(35.737.AA[02]) - VAR - 481064 - ARM, CYLINDER, COMPONENTS

Запчасти Case CX500D LC (35.737.AA[02]) - VAR - 481064 - ARM, CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS

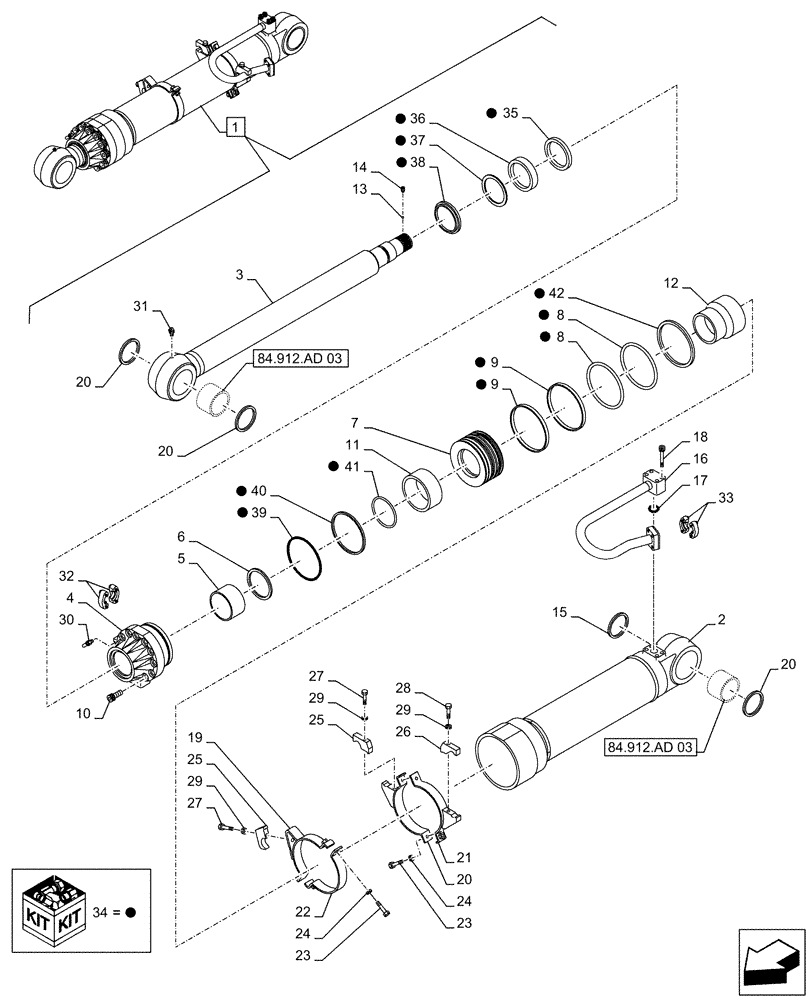

Схема запчастей Case CX500D LC - (35.737.AA[02]) - VAR - 481064 - ARM, CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS
84.912.ad 03
9
34
20
14
25
21
34
32
31
27
3
6
8
34
29
33
36
16
12
8
34
34
41
34
29
18
27
2
24
17
13
7
34
23
42
15
28
34
22
23
26
34
11
19
10
30
38
37
34
40
9
24
35
5
20
20
1
4
25
34
34
20
34
39
34
29
84.912.ad 03
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTV20631

HYDRAULIC CYLINDER

ASSY, Incl 2 - 42

1шт.

See also Figure 84.912.AD (03)

1шт.

2

LZ013870

KIT

1шт.

3

LZ013880

KIT

1шт.

4

LU003540

CYLINDER END CAP

1шт.

5

LA00624

LOCKING RING

1шт.

6

LMU0120

RING

1шт.

7

LJ023460

PISTON

1шт.

8

LE012470

SCRAPER RING

2шт.

9

LE00639

SEALING STRIP

2шт.

10

LA018800

BOLT

8шт.

11

LE028850

GASKET

1шт.

12

LA00799

NUT

1шт.

13

LPU0095

BALL

1шт.

14

LUU0144

SCREW

1шт.

15

LE00948

SEAL

4шт.

16

LR024130

PIPE

1шт.

17

LE028370

O-RING

1шт.

18

169020A1

SCREW

4шт.

19

LD001700

CLAMP BRACKET

1шт.

20

LD001570

CLAMP BRACKET

1шт.

21

LD002460

BAND

1шт.

22

LD00027

CLAMP BRACKET

1шт.

23

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

4шт.

24

156227A1

WASHER

4шт.

25

LS003200

HALF-FLANGE

2шт.

26

LS003190

HALF-FLANGE

1шт.

27

LA015240

BOLT

2шт.

28

LA00616

BOLT

1шт.

29

LA018350

SPRING

3шт.

30

LJ00624

BLEEDER

1шт.

31

153912A1

LUBE NIPPLE,90 Degree, 1/8"-27 NPT x 21.5mm lg

1шт.

32

LK005150

HALF-FLANGE

1шт.

33

LK005160

PLUG

1шт.

34

LZ008300

SEAL KIT

1шт.

35

LE012410

RING

1шт.

36

LE015200

O-RING

1шт.

37

LE00633

BACK-UP RING

1шт.

38

LE015210

OIL SCRAPER RING

1шт.

39

LE028860

O-RING

1шт.

40

LE00636

BACK-UP RING

1шт.

41

LE01008

OIL SCRAPER RING

1шт.

42

LE00637

RING

2шт.
