(35.736.AA[06]) - VAR - 481064 - LIFT CYLINDER, LEFT, SAFETY VALVE, COMPONENTS

Запчасти Case CX500D LC (35.736.AA[06]) - VAR - 481064 - LIFT CYLINDER, LEFT, SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS

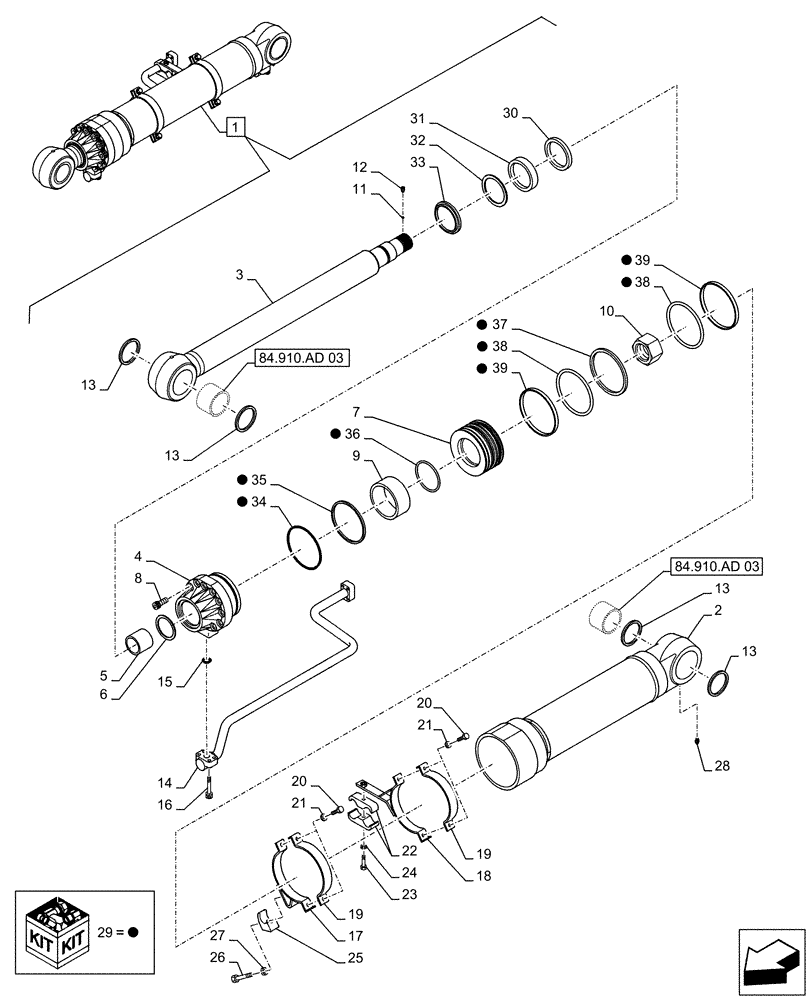

Схема запчастей Case CX500D LC - (35.736.AA[06]) - VAR - 481064 - LIFT CYLINDER, LEFT, SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS
84.910.ad 03
16
5
12
29
8
9
15
7
39
29
19
35
29
23
10
32
19
6
37
29
13
30
13
27
25
33
29
24
22
29
38
4
1
13
11
18
2
28
3
29
26
21
17
13
14
39
34
21
38
29
36
29
31
20
29
20
84.910.ad 03
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTV20650

HYDRAULIC CYLINDER

ASSY, Incl 2 - 39

1шт.

See also Figure 84.910.AD (03)

1шт.

2

LZ009560

HYD CYL SLEEVE

1шт.

3

LB017360

PISTON ROD

1шт.

4

NSS

NOT SOLD SEPARAT

Head Cylinder, Incl 1

1шт.

5

NSS

NOT SOLD SEPARAT

Bushing, Incl in 1

1шт.

6

NSS

NOT SOLD SEPARAT

Ring, Incl in 1

1шт.

7

NSS

NOT SOLD SEPARAT

Piston, Incl in 1

1шт.

8

LA018330

BOLT

8шт.

9

LE00895

BACK-UP RING

1шт.

10

LA00908

SPECIAL NUT

1шт.

11

155981A1

BALL

1шт.

12

156228A1

SET SCREW

1шт.

13

LE00898

WIPER SEAL

4шт.

14

LR012300

HYD TUBE

1шт.

15

LE027300

O-RING

1шт.

16

LA018020

BOLT

4шт.

17

LD001920

CLAMP BRACKET

1шт.

18

LD00069

CLAMP BRACKET

1шт.

19

LZU0074

CLAMP BRACKET

2шт.

20

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

4шт.

21

156227A1

WASHER

4шт.

22

155709A1

COLLAR

2шт.

23

LA018340

BOLT

1шт.

24

LA018350

SPRING

1шт.

25

155716A1

COLLAR

1шт.

26

LA00683

BOLT,Hex

1шт.

27

LA018030

WASHER

1шт.

28

153630A1

LUBE NIPPLE

1шт.

29

LZ013760

KIT

1шт.

30

LE00890

RING

1шт.

31

LE015180

SEALING RING

1шт.

32

LE00892

BACK-UP RING

1шт.

33

LE015190

WIPER SEAL

1шт.

34

LE027980

O-RING

1шт.

35

LBU0093

BACK-UP RING

1шт.

36

LE027990

SEALING RING

1шт.

37

LEU0096

SEALING RING

1шт.

38

LE014630

SEALING RING

2шт.

39

LEU0098

RING

2шт.
