(35.360.AB[04]) - VAR - 461871 - HAMMER CIRCUIT, LINES, SHEARS, W/ ELECTRICAL PROPORTIONAL CONTROL

Запчасти Case CX500D LC (35.360.AB[04]) - VAR - 461871 - HAMMER CIRCUIT, LINES, SHEARS, W/ ELECTRICAL PROPORTIONAL CONTROL (35) - HYDRAULIC SYSTEMS

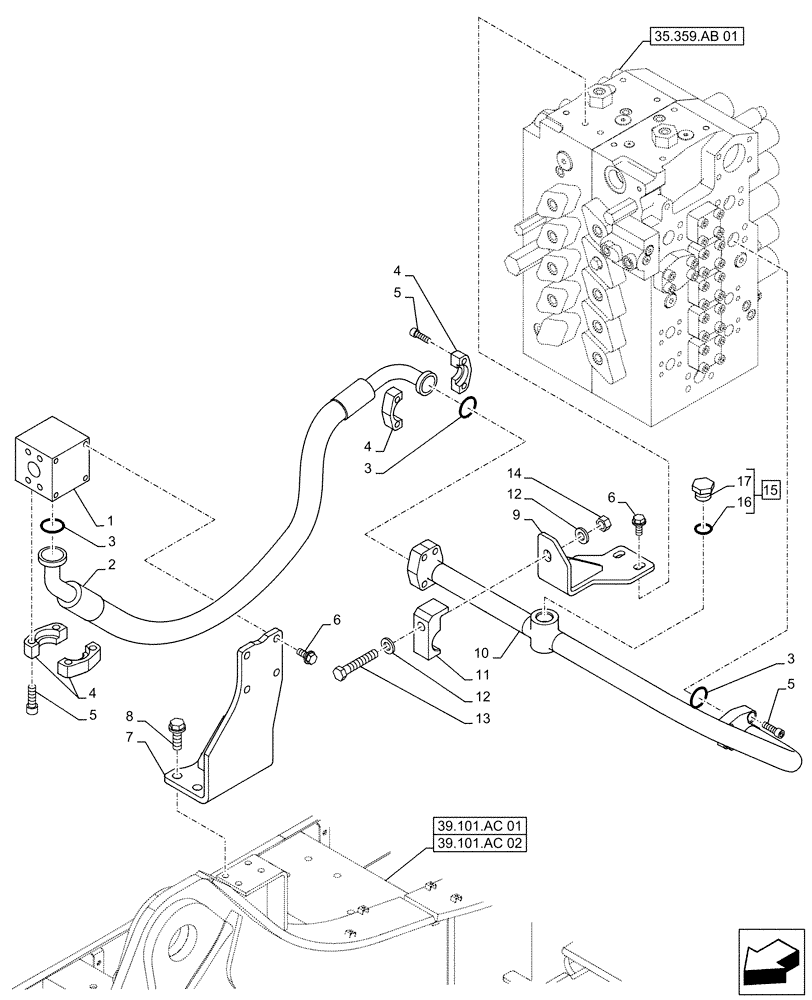

Схема запчастей Case CX500D LC - (35.360.AB[04]) - VAR - 461871 - HAMMER CIRCUIT, LINES, SHEARS, W/ ELECTRICAL PROPORTIONAL CONTROL (35) - HYDRAULIC SYSTEMS
39.101.ac 01
5
6
9
1
10
15
4
13
6
12
11
3
5
12
3
7
5
17
8
16
14
4
3
2
39.101.ac 02
35.359.ab 01
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

163436A1

MANIFOLD

1шт.

2

KTJ17690

HYDRAULIC HOSE

32mm ID x 730mm

1шт.

3

153626A1

O-RING

3шт.

4

150124A1

FLANGE

4шт.

5

108R014Y045R

BOLT,Hex Skt, M14 x 45mm, Cl 12.9

12шт.

6

166352A1

BOLT

M12 x 30mm

6шт.

7

KTJ16100

BRACKET

1шт.

8

165929A1

BOLT,Sems, M16

M16 x 50mm

4шт.

9

KTJ17700

BRACKET

1шт.

10

KTJ17710

PIPE

1шт.

11

KTV1209

CLAMP

1шт.

12

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

M16

2шт.

13

827-16090

BOLT,Hex, M16 x 2 x 90mm, Cl 10.9

1шт.

14

829-1416

NUT,M16, Cl 10

1шт.

15

162659A1

PLUG

ASSY, Incl 16, 17

1шт.

16

152211A1

O-RING

1шт.

17

NSS

NOT SOLD SEPARAT

Plug, Incl in 15

1шт.
