Запчасти Case CX500D LC (35.360.AB[02]) - VAR - 461561, 461865 - HAMMER CIRCUIT, LINES (35) - HYDRAULIC SYSTEMS

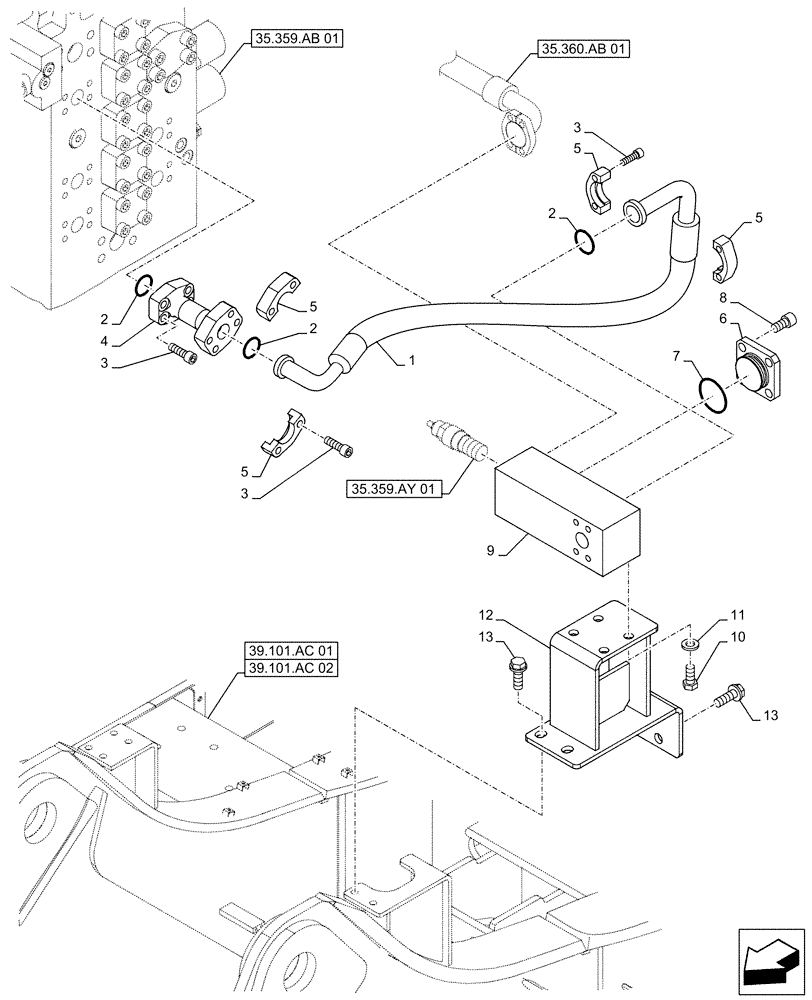

Схема запчастей Case CX500D LC - (35.360.AB[02]) - VAR - 461561, 461865 - HAMMER CIRCUIT, LINES (35) - HYDRAULIC SYSTEMS
39.101.ac 01
5
3
7
2
10
5
2
8
13
1
5
4
5
13
9
3
2
3
6
12
39.101.ac 02
35.359.ab 01
35.359.ay 01
35.360.ab 01
11

Артикул

Название

Примечание

Количество

1

KTJ16900

HYDRAULIC HOSE

32mm ID x 980mm

1шт.

2

153626A1

O-RING

3шт.

3

108R014Y045R

BOLT,Hex Skt, M14 x 45mm, Cl 12.9

12шт.

4

KTJ17110

PIPE

1шт.

5

150124A1

FLANGE

4шт.

6

163435A1

COVER

1шт.

7

163437A1

O-RING

1шт.

8

862-16030

HEX SOC SCREW,M16 x 30mm, Cl 12.9

4шт.

9

KSJ2740

MANIFOLD

1шт.

10

627-16035

BOLT,Hex, M16 x 2 x 35mm, Cl 10.9, Full Thd

4шт.

11

157548A1

WASHER

M16

4шт.

12

KTJ16620

BRACKET

1шт.

13

165929A1

BOLT,Sems, M16

M16 x 50mm

4шт.

Выбрано товаров: 13
