(35.357.AQ[02]) - PILOT VALVE, DRAIN LINE

Запчасти Case CX500D LC (35.357.AQ[02]) - PILOT VALVE, DRAIN LINE (35) - HYDRAULIC SYSTEMS

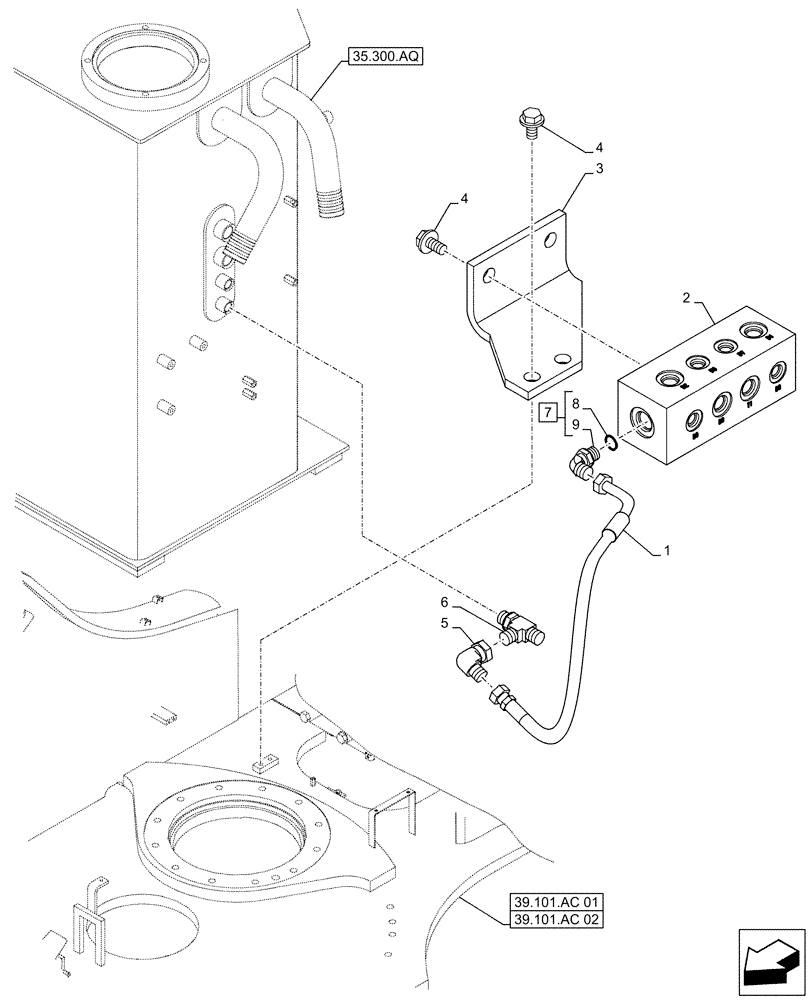

Схема запчастей Case CX500D LC - (35.357.AQ[02]) - PILOT VALVE, DRAIN LINE (35) - HYDRAULIC SYSTEMS
39.101.ac 02
7
5
6
9
4
3
1
4
8
2
35.300.aq
39.101.ac 01
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

FBA12150

HYDRAULIC HOSE

1100mm

1шт.

2

KTJ2111

MANIFOLD

1шт.

3

KTJ2379

SUPPORT

1шт.

4

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

4шт.

5

FAJ0074

ELBOW

1шт.

6

KHJ1529

FITTING

1шт.

7

KHJ28600

ELBOW

ASSY, G1/2" x G1/2", Incl 8, 9

1шт.

8

150539A1

O-RING

1шт.

9

NSS

NOT SOLD SEPARAT

90° Fitting, Incl in 7

1шт.
