(35.352.AL[01]) - SWING REDUCTION UNIT

Запчасти Case CX500D LC (35.352.AL[01]) - SWING REDUCTION UNIT (35) - HYDRAULIC SYSTEMS

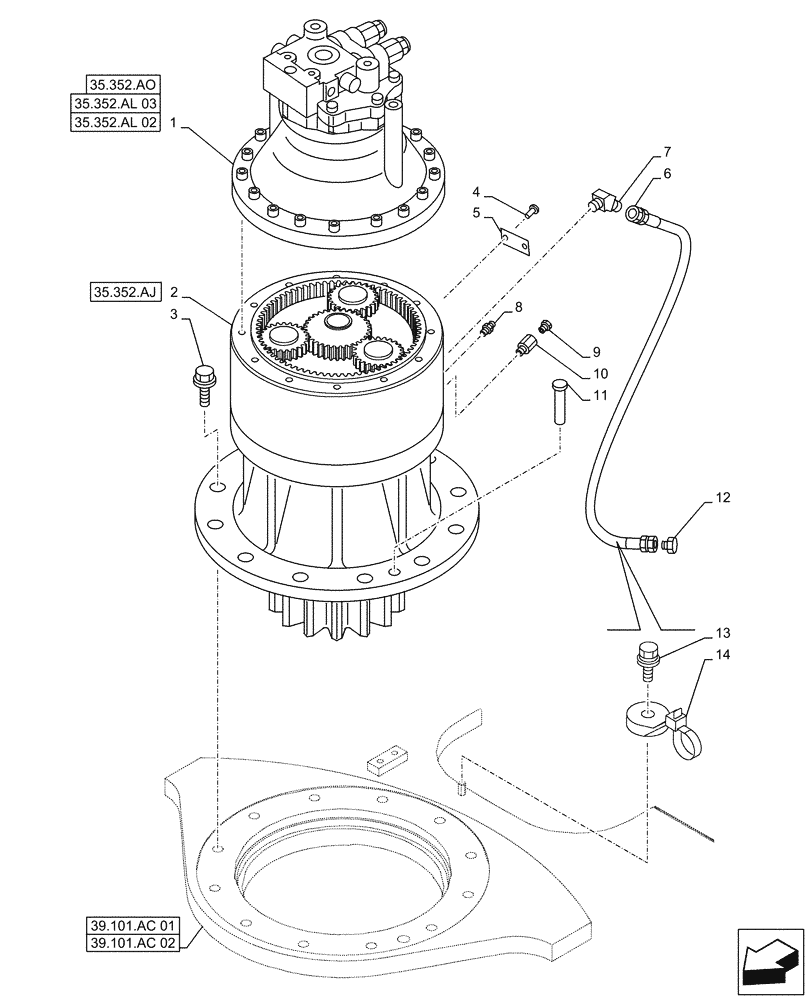

Схема запчастей Case CX500D LC - (35.352.AL[01]) - SWING REDUCTION UNIT (35) - HYDRAULIC SYSTEMS
39.101.ac 01
8
13
6
1
3
11
14
5
7
12
9
2
4
10
35.352.ao
39.101.ac 02
35.352.aj
35.352.al 03
35.352.al 02
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTC0171

MOTOR, HYDRAULIC

ASSY

1шт.

2

KTC10150

GEAR REDUCTION UNIT

ASSY

1шт.

3

166477A1

BOLT,Sems, M24 x 90mm

12шт.

4

301-1413

DRIVE SCREW,Drive, #2 x 3/16"

2шт.

5

NSS

NOT SOLD SEPARAT

Plate

1шт.

6

KTJ15220

HYDRAULIC HOSE

1шт.

7

150915A1

ADAPTER

1шт.

8

153630A1

LUBE NIPPLE

1шт.

9

KRC10710

VALVE

1шт.

10

KRC10720

FITTING

1шт.

11

150317A1

HEADED PIN,24mm OD x 90mm L

1шт.

12

KHP0578

PLUG

1шт.

13

KHJ1215

BOLT,Spcl

M8 x 25mm

1шт.

14

KHR2584

CLAMP

1шт.
