(35.352.AJ) - MOTO-REDUCTION GEAR, COMPONENTS

Запчасти Case CX500D LC (35.352.AJ) - MOTO-REDUCTION GEAR, COMPONENTS (35) - HYDRAULIC SYSTEMS

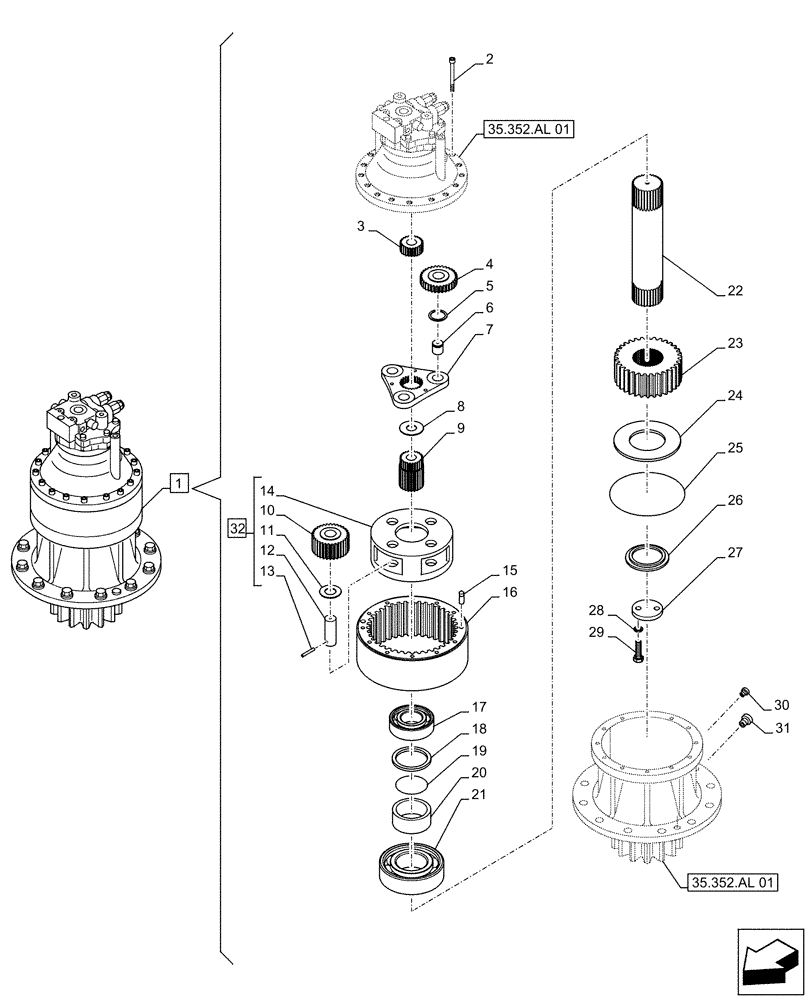

Схема запчастей Case CX500D LC - (35.352.AJ) - MOTO-REDUCTION GEAR, COMPONENTS (35) - HYDRAULIC SYSTEMS
35.352.al 01
26
2
4
14
5
21
6
28
31
23
32
11
27
16
24
25
29
17
13
15
9
7
20
18
8
19
10
30
22
12
1
3
35.352.al 01
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTC10150

GEAR REDUCTION UNIT

ASSY, Incl 2 - 32

1шт.

2

150237A1

BOLT,Hex Skt

18шт.

3

KTC10070

SUN GEAR

1шт.

4

NSS

NOT SOLD SEPARAT

Gear, Incl in 1

1шт.

5

NSS

NOT SOLD SEPARAT

Plate, Incl in 1

1шт.

6

NSS

NOT SOLD SEPARAT

Pin, Incl in 1

1шт.

7

NSS

NOT SOLD SEPARAT

Carrier, Incl in 1

1шт.

8

NSS

NOT SOLD SEPARAT

Plate, Incl in 1

1шт.

9

KTC10080

SUN GEAR

1шт.

10

NSS

NOT SOLD SEPARAT

Gear, Incl in 32

1шт.

11

NSS

NOT SOLD SEPARAT

Plate, Incl in 32

1шт.

12

NSS

NOT SOLD SEPARAT

Pin, Incl in 32

1шт.

13

338W100Z040B

COTTER PIN

4шт.

14

NSS

NOT SOLD SEPARAT

Carrier, Incl in 32

1шт.

15

KTC0155

PIN

4шт.

16

KTC0166

RING GEAR

1шт.

17

KTC0150

BEARING,130mm ID x 210mm OD x 64mm W

1шт.

18

KTC0153

OIL SEAL

1шт.

19

KTC0158

RETAINING WIRE

1шт.

20

KTC0151

SPACER

1шт.

21

KTC0190

BEARING,140mm ID x 300mm OD x 102mm W

1шт.

22

KTC0184

SHAFT ASSY.

1шт.

23

KTC0149

GEAR

1шт.

24

KTC0152

BEARING COVER

1шт.

25

KTC0159

RETAINING WIRE

1шт.

26

KTC0154

SPACER

1шт.

27

195A160RN

WASHER

1шт.

28

167071A1

RETAINER

1шт.

29

627-20050

BOLT,Hex, M20 x 2.5 x 50mm, Cl 10.9, Full Thd

2шт.

30

158352A1

PLUG

2шт.

31

150825A1

PLUG

1шт.

32

KTC10210

PINION CARRIER

ASSY, Incl 10 - 14

1шт.
