(71.460.AF[04]) - VAR - 461544 - ARM, LUBRICATION LINE (L=4.85M)

Запчасти Case CX490D RTC (71.460.AF[04]) - VAR - 461544 - ARM, LUBRICATION LINE (L=4.85M) (71) - LUBRICATION SYSTEM

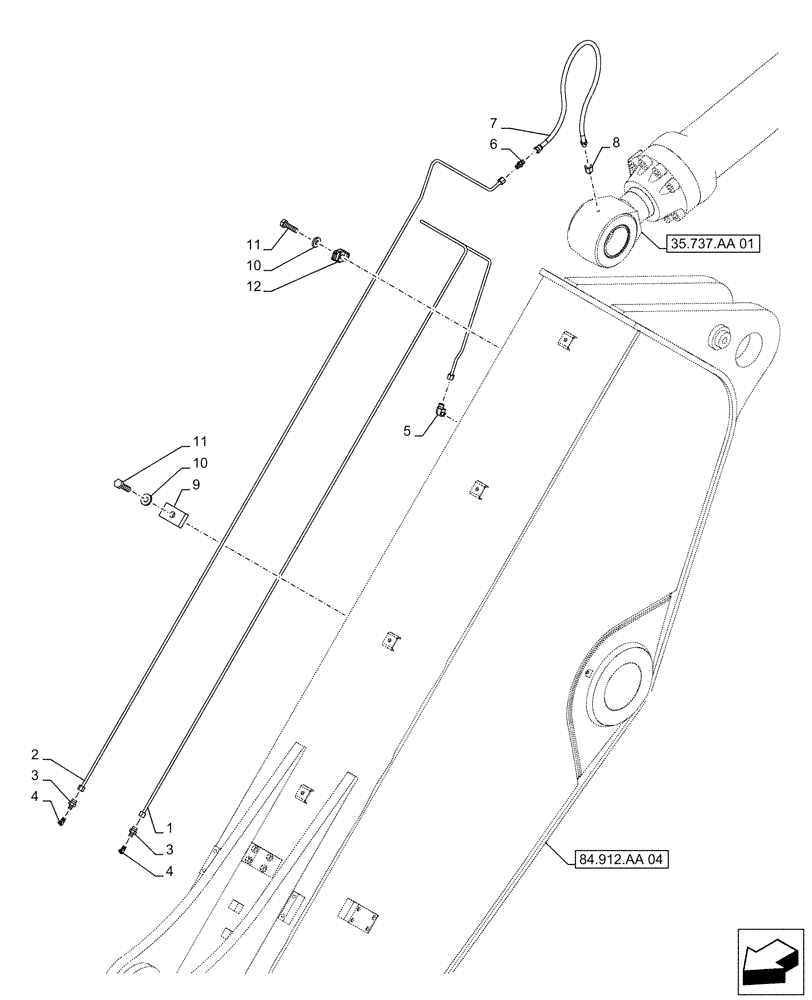

Схема запчастей Case CX490D RTC - (71.460.AF[04]) - VAR - 461544 - ARM, LUBRICATION LINE (L=4.85M) (71) - LUBRICATION SYSTEM
35.737.aa 01
11
12
3
7
1
4
11
2
8
6
9
5
4
10
10
3
84.912.aa 04
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTV21350

PIPE

1шт.

2

KTV21340

PIPE

1шт.

3

152599A1

MULTIPOLE CONNECTOR

2шт.

4

153912A1

LUBE NIPPLE,90 Degree, 1/8"-27 NPT x 21.5mm lg

2шт.

5

152627A1

ELBOW

1шт.

6

152032A1

UNION

1шт.

7

153729A1

HOSE

1шт.

8

153775A1

FITTING

1шт.

9

153774A1

CLAMP

4шт.

10

153081A1

WASHER

7шт.

11

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

7шт.

12

151504A1

CLAMP

3шт.

Выбрано товаров: 12
