(35.738.AA[02]) - VAR - 461549, 781184 - BUCKET CYLINDER, COMPONENTS

Запчасти Case CX490D RTC (35.738.AA[02]) - VAR - 461549, 781184 - BUCKET CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS

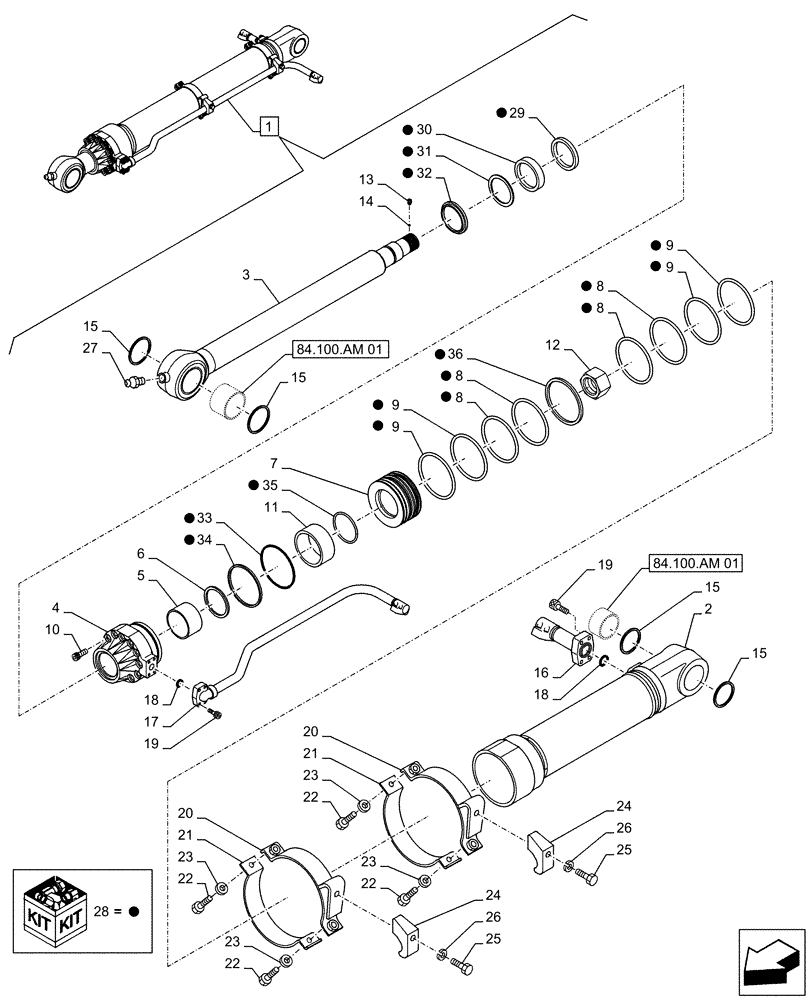

Схема запчастей Case CX490D RTC - (35.738.AA[02]) - VAR - 461549, 781184 - BUCKET CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS
84.100.am 01
16
24
34
28
19
1
24
8
12
8
15
27
9
17
15
28
32
14
9
26
28
15
19
28
22
28
28
23
20
28
28
8
10
35
23
7
29
2
28
4
28
20
28
28
22
26
28
36
11
15
21
28
13
31
5
9
28
9
28
6
25
30
3
21
18
28
8
18
33
23
28
22
25
23
22
84.100.am 01
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTV20770

HYDRAULIC CYLINDER

ASSY, Incl 2 - 36

1шт.

See also Figure 84.100.AM (01)

1шт.

2

LR00947

HYD CYL SLEEVE

1шт.

3

LZ013810

KIT

1шт.

4

LU002500

CYLINDER END CAP

1шт.

5

LB00669

BACK-UP RING

1шт.

6

LMU0072

RING

1шт.

7

LJ00992

JACK PISTON

1шт.

8

LE015240

SEALING RING

2шт.

9

LE01016

GUIDE RING

2шт.

10

LA018330

BOLT

8шт.

11

LE022230

RING

1шт.

12

LA00908

SPECIAL NUT

1шт.

13

156228A1

SET SCREW

1шт.

14

155981A1

BALL

1шт.

15

LE01017

SHAFT SEAL

4шт.

16

LJ022690

JOINT

1шт.

17

LR023620

PIPE

1шт.

18

LE027300

O-RING

2шт.

19

LA018020

BOLT

8шт.

20

LD001550

CLAMP BRACKET

2шт.

21

LZU0074

CLAMP BRACKET

2шт.

22

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

4шт.

23

156227A1

WASHER

4шт.

24

155716A1

COLLAR

2шт.

25

LA00683

BOLT,Hex

2шт.

26

LA018030

WASHER

2шт.

27

153630A1

LUBE NIPPLE

1шт.

28

LZ013800

KIT

1шт.

29

LE00890

RING

1шт.

30

LE015180

SEALING RING

1шт.

31

LE00892

BACK-UP RING

1шт.

32

LE022200

RING

1шт.

33

LE028070

O-RING

1шт.

34

LE01012

BACK-UP RING

1шт.

35

LE027990

SEALING RING

1шт.

36

LE01014

SEALING RING

1шт.
