(35.106.AD[03]) - VARIABLE DELIVERY HYDRAULIC PUMP, COMPONENTS

Запчасти Case CX350D LC (35.106.AD[03]) - VARIABLE DELIVERY HYDRAULIC PUMP, COMPONENTS (35) - HYDRAULIC SYSTEMS

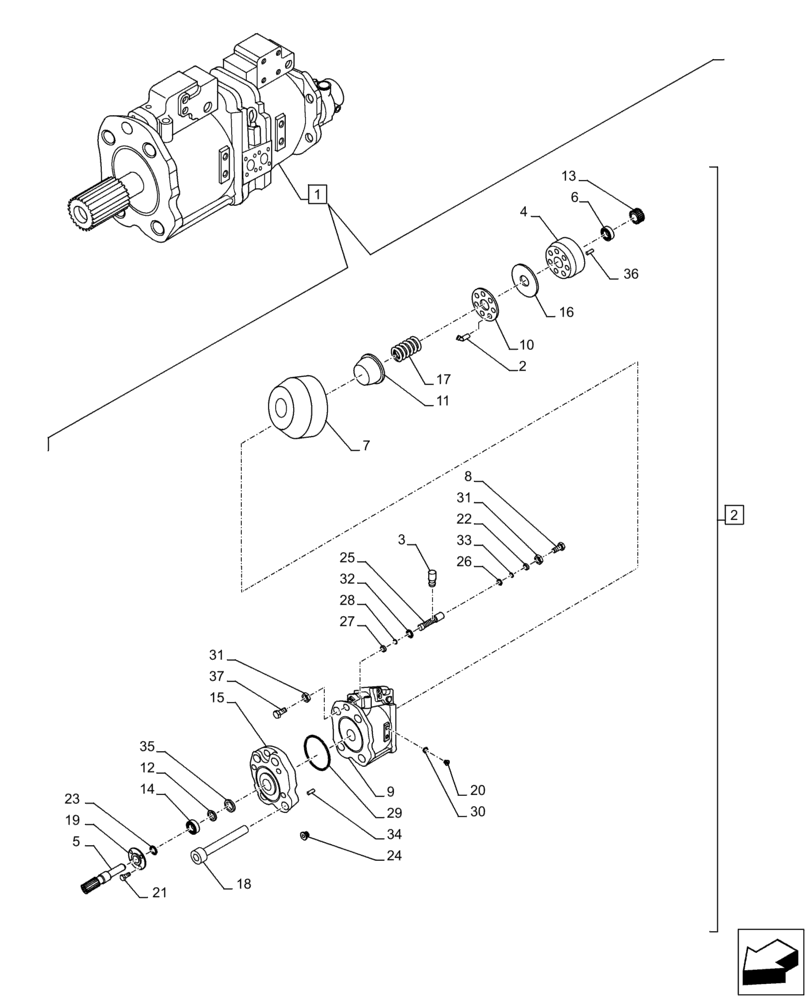

Схема запчастей Case CX350D LC - (35.106.AD[03]) - VARIABLE DELIVERY HYDRAULIC PUMP, COMPONENTS (35) - HYDRAULIC SYSTEMS
36
32
24
29
23
8
22
10
27
7
6
13
16
2
12
20
2
26
11
28
35
5
19
37
25
15
34
9
4
31
33
30
18
1
3
31
17
14
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KSJ18291

HYDRAULIC PUMP

ASSY, Incl 2 - 37

1шт.

See also Figure 35.106.AD (01), 35.106.AD (02), 35.106.AD (04), 35.106.AL (01), 35.357.AC (01)

1шт.

2

LJ022290

HYDRAULIC PUMP

ASSY, Incl 3 - 37

1шт.

See also Figure 35.106.AD (02)

1шт.

3

LA012700

SPECIAL PIN

1шт.

4

LJ017460

SLEEVE CYLINDER

1шт.

5

LB00927

DRIVE SHAFT

1шт.

6

LB00646

NEEDLE BEARING

1шт.

7

LR00058

PLATE

1шт.

8

LA00102

SCREW,Spcl

2шт.

9

LJ017450

SLEEVE CYLINDER

1шт.

10

156530A1

TRAY

1шт.

11

LB00647

BUSHING

1шт.

12

TH00107

SPACER

3шт.

13

TC00047

GEAR

1шт.

14

LB00645

BEARING, ROLLER, CYL

2шт.

15

LS004030

SUPPORT

1шт.

16

LR017690

PLATE

1шт.

17

LG00062

SPRING

9шт.

18

LA00101

BOLT,Hex Skt Hd

8шт.

19

LW00062

COVER

1шт.

20

155471A1

PLUG

4шт.

21

LA016880

4шт.

22

LG00061

STOP

1шт.

23

LE018630

OIL SEAL

1шт.

24

LK00003

PLUG

28шт.

25

LJ017470

PISTON

1шт.

26

LE015120

O-RING

1шт.

27

LG00060

STOP

1шт.

28

LE00050

BACK-UP RING

1шт.

29

LE018620

O-RING

2шт.

30

LE013440

O-RING

4шт.

31

LA016780

NUT

2шт.

32

LE01074

O-RING

1шт.

33

LE00052

BACK-UP RING

1шт.

34

LA017130

PIN

4шт.

35

LA016820

2шт.

36

LA00569

DOWEL

2шт.

37

LA00103

SET SCREW,Hex

2шт.
