(10.500.AD[03]) - DEF/ADBLUE™ LINES

Запчасти Case CX350D LC (10.500.AD[03]) - DEF/ADBLUE™ LINES (10) - ENGINE

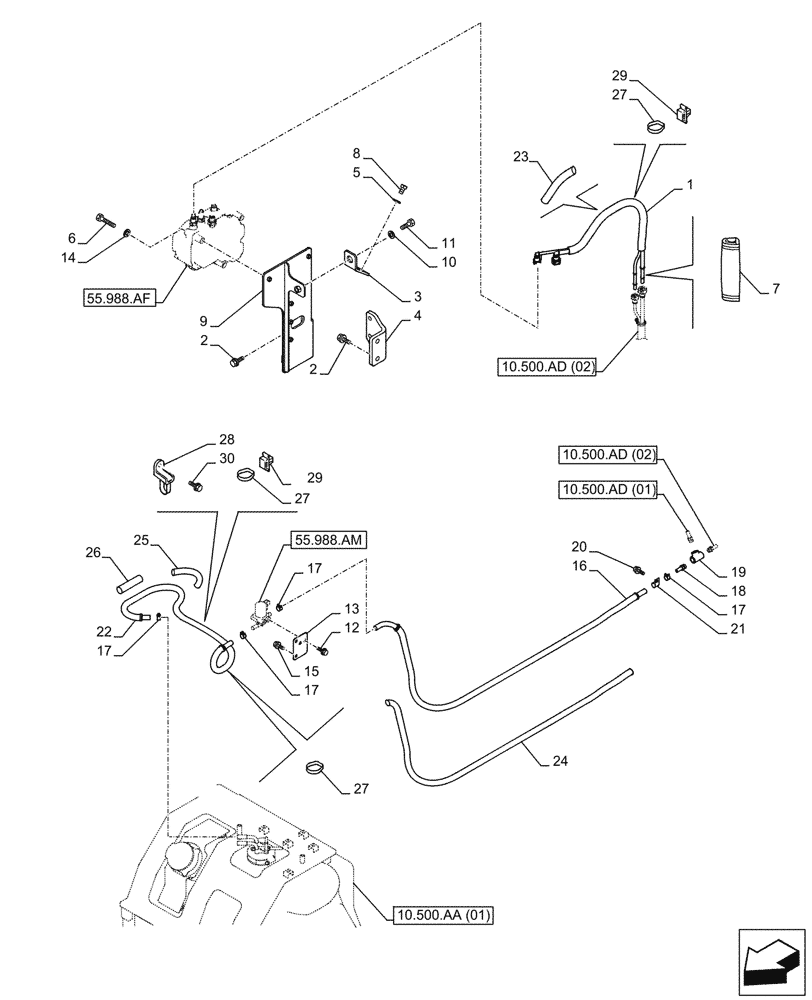

Схема запчастей Case CX350D LC - (10.500.AD[03]) - DEF/ADBLUE™ LINES (10) - ENGINE
28
10.500.aa (01)
10.500.ad (01)
11
26
17
27
10.500.ad (02)
19
8
2
27
2
16
17
15
22
13
25
29
12
14
9
10.500.ad (02)
21
18
23
6
24
30
1
7
20
29
17
55.988.af
4
55.988.am
3
27
5
10
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KSH14310

PIPE

, Serial Range: -C0372

1шт.

1

KSH15910

PIPE

, Start Serial: D0372

1шт.

2

166352A1

BOLT

4шт.

3

KSH14660

BRACKET

1шт.

4

KSH13180

BRACKET

1шт.

5

150811A1

WASHER

2шт.

6

102R008Y090R

BOLT

3шт.

7

KHH17040

INSULATION

1шт.

8

627-12020

BOLT,Hex, M12 x 1.75 x 20mm, Cl 10.9, Full Thd

2шт.

9

KSH14651

BRACKET

1шт.

10

151161A1

WASHER

1шт.

11

627-12030

BOLT,Hex, M12 x 1.75 x 30mm, Cl 10.9, Full Thd

1шт.

12

166345A1

BOLT

M8 x 16mm

2шт.

13

KSH13130

BRACKET

1шт.

14

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

3шт.

15

166350A1

BOLT

4шт.

16

KHH17810

HOSE

1шт.

17

KHH16800

BAND

4шт.

18

KRR21150

NIPPLE

3шт.

19

152137A1

TEE

1шт.

20

167320A1

BOLT,Spcl, M8 x 20mm

2шт.

21

162149A1

COLLAR

2шт.

22

KHH16940

HOSE

1шт.

23

KHH18050

INSULATION

, Serial Range: -C0372

1шт.

23

KHH19620

INSULATION

, Start Serial: D0372

1шт.

24

KHR3052

PLASTIC-RUBBER TUBE

1шт.

25

KHR33660

PROTECTIVE SLEEVE

1шт.

26

150476A1

PLASTIC-RUBBER TUBE,19.3 mm ID, 23.8 mm OD, 400 mm Length

2шт.

27

150496A1

MOUNTING CLIP

11шт.

28

KHR2581

CLAMP

1шт.

29

KHR10220

MOUNTING CLIP

3шт.

30

KHJ1215

BOLT,Spcl

1шт.
