(88.100.35[244]) - DIA KIT, QUICK COUPLER, HYDRAULIC LINE, ARM (L=3.25M)

Запчасти Case CX350D LC (88.100.35[244]) - DIA KIT, QUICK COUPLER, HYDRAULIC LINE, ARM (L=3.25M) (88) - ACCESSORIES

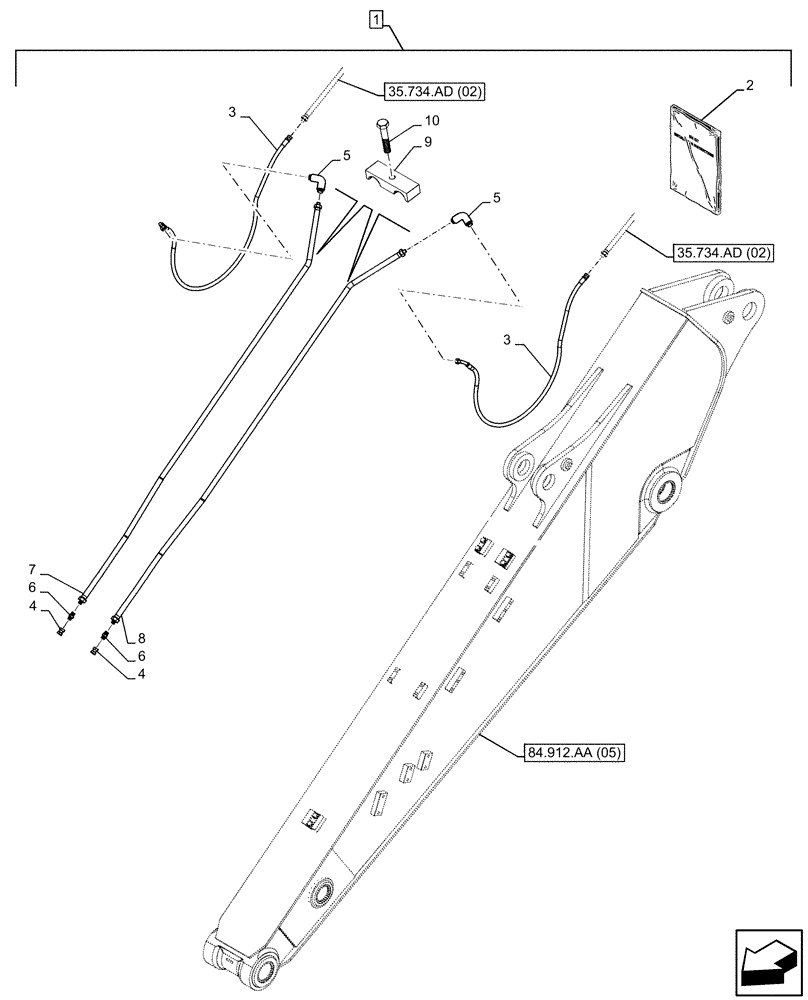

Схема запчастей Case CX350D LC - (88.100.35[244]) - DIA KIT, QUICK COUPLER, HYDRAULIC LINE, ARM (L=3.25M) (88) - ACCESSORIES
4
3
5
8
7
3
6
9
4
2
1
35.734.ad (02)
35.734.ad (02)
6
10
84.912.aa (05)
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KG1SP216-00

CONSTRUCTION DIA

Quick Coupler Line, Standard Arm, Incl 2 - 10

1шт.

2

47900051

INSTRUCTION

1шт.

2

47900349

INSTRUCTION

1шт.

3

KHV13880

HYDRAULIC HOSE

2шт.

4

158842A1

PLUG

2шт.

5

KMJ0766

ELBOW

2шт.

6

163065A1

UNION

2шт.

7

KSV33800

TUBE

RH

1шт.

8

KSV33790

TUBE

LH

1шт.

9

KHV13660

CLAMP

5шт.

10

167182A1

BOLT,Sems, M8 x 25mm

5шт.
