(84.100.304) - HYDRAULIC QUICK COUPLER MULTI-FIT S KIT

Запчасти Case CX350D LC (84.100.304) - HYDRAULIC QUICK COUPLER MULTI-FIT S KIT (84) - BOOMS, DIPPERS & BUCKETS

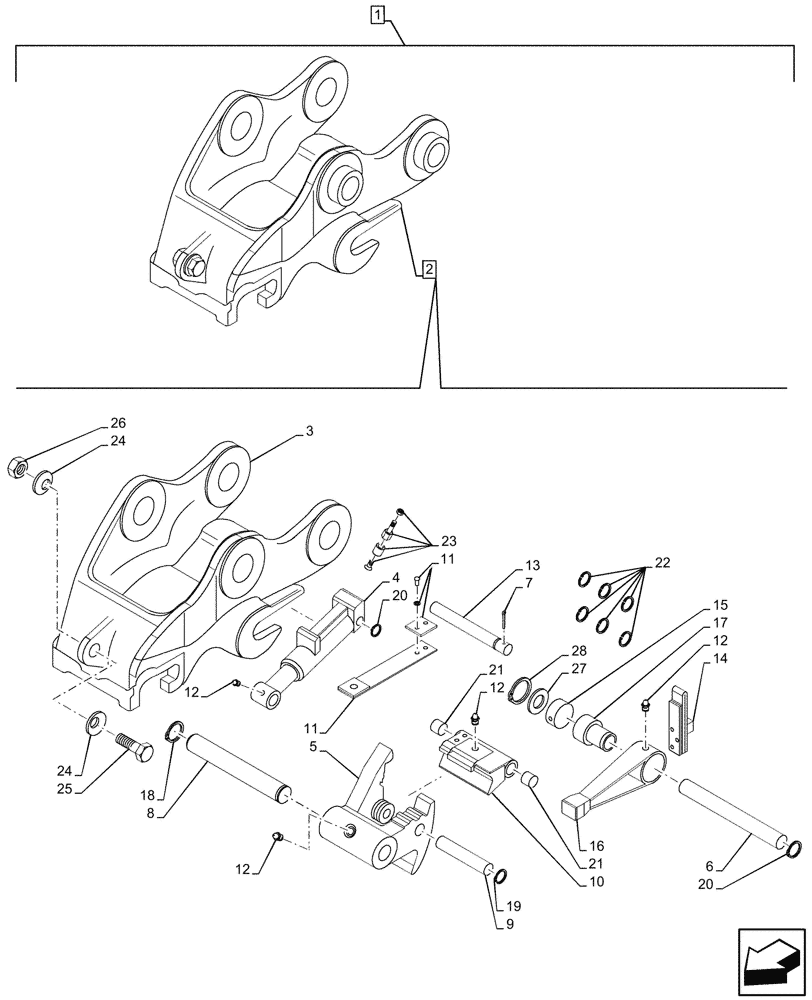

Схема запчастей Case CX350D LC - (84.100.304) - HYDRAULIC QUICK COUPLER MULTI-FIT S KIT (84) - BOOMS, DIPPERS & BUCKETS
20
21
2
7
15
24
10
18
23
28
16
20
6
17
13
14
11
12
11
1
25
9
19
22
26
12
12
12
5
21
24
3
8
27
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47848466

CONSTRUCTION DIA

Kit, Quick Male Coupling, ASSY, Incl 2 - 28

1шт.

2

47603354

QUICK MALE COUPLING

ASSY, Incl 3 - 28

1шт.

3

NSS

NOT SOLD SEPARAT

Quick Male Coupling, incl in 2

1шт.

4

47595001

HYDRAULIC CYLINDER

1шт.

5

47595002

HOOK

1шт.

6

47595003

PIN

Cylinder

1шт.

7

47594974

SLOTTED PIN

1шт.

8

47595005

PIN

Hook

1шт.

9

47594982

PIN

Cylinder Hook

1шт.

10

47595006

LATCH

Cest ABS

1шт.

11

47595007

SPRING

ABS

1шт.

12

87708734

LUBE NIPPLE

4шт.

13

47595008

PIN

1шт.

14

47594990

SPRING

Blocking Bar

1шт.

15

47594992

BUSHING

Blocking Bar

1шт.

16

47595009

LOCKING BAR

1шт.

17

47595011

BUSHING

Blocking Bar

1шт.

18

47594995

CIRCLIP

Hooking Pin

2шт.

19

47594996

CIRCLIP

Cylinder Hook Pin

1шт.

20

47595013

CIRCLIP

Cylinder Pin

2шт.

21

47594998

BUSHING

ABS

2шт.

22

47595014

SET

Circlip

1шт.

23

47594833

SOLENOID

ASSY

1шт.

24

47906762

SPACER

2шт.

25

120062

BOLT,Hex, M8 x 70mm, Cl 8.8

1шт.

26

68841

NUT,M8 x 1.25, Cl 8

1шт.

27

47594879

SPACER

1шт.

28

47594887

CIRCLIP

1шт.
