(71.460.AF) - LUBRICATION LINE

Запчасти Case CX350D LC (71.460.AF) - LUBRICATION LINE (71) - LUBRICATION SYSTEM

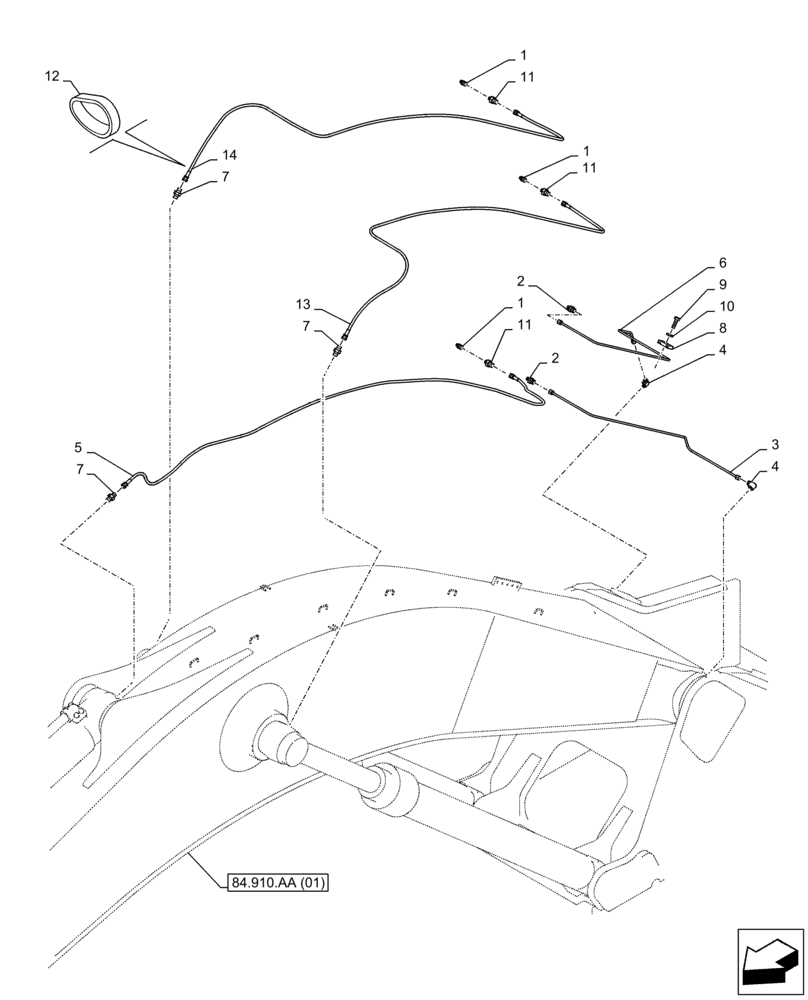

Схема запчастей Case CX350D LC - (71.460.AF) - LUBRICATION LINE (71) - LUBRICATION SYSTEM
13
3
12
14
7
4
11
9
7
2
84.910.aa (01)
2
8
5
11
1
1
6
1
11
4
7
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

153630A1

LUBE NIPPLE

5шт.

2

152599A1

MULTIPOLE CONNECTOR

2шт.

3

KSV24910

PIPE

1шт.

4

152627A1

ELBOW

2шт.

5

KHJ2082

HOSE

6mm ID x 3400mm

1шт.

6

KSV24921

, Serial Range: -C0394

1шт.

6

KSV31250

PIPE

, Start Serial: D0394

1шт.

7

153603A1

ADAPTER

3шт.

8

153774A1

CLAMP

1шт.

9

627-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

1шт.

10

153081A1

WASHER

1шт.

11

KRJ4050

ADAPTER

3шт.

12

150067A1

MOUNTING CLIP

10шт.

13

KHJ2172

HOSE

6mm ID x 2950mm

1шт.

14

KHJ2174

HOSE

6mm ID x 3100mm

1шт.
