(55.514.AB[06]) - VAR - 488036 - LED WORK LAMP

Запчасти Case CX350D LC (55.514.AB[06]) - VAR - 488036 - LED WORK LAMP (55) - ELECTRICAL SYSTEMS

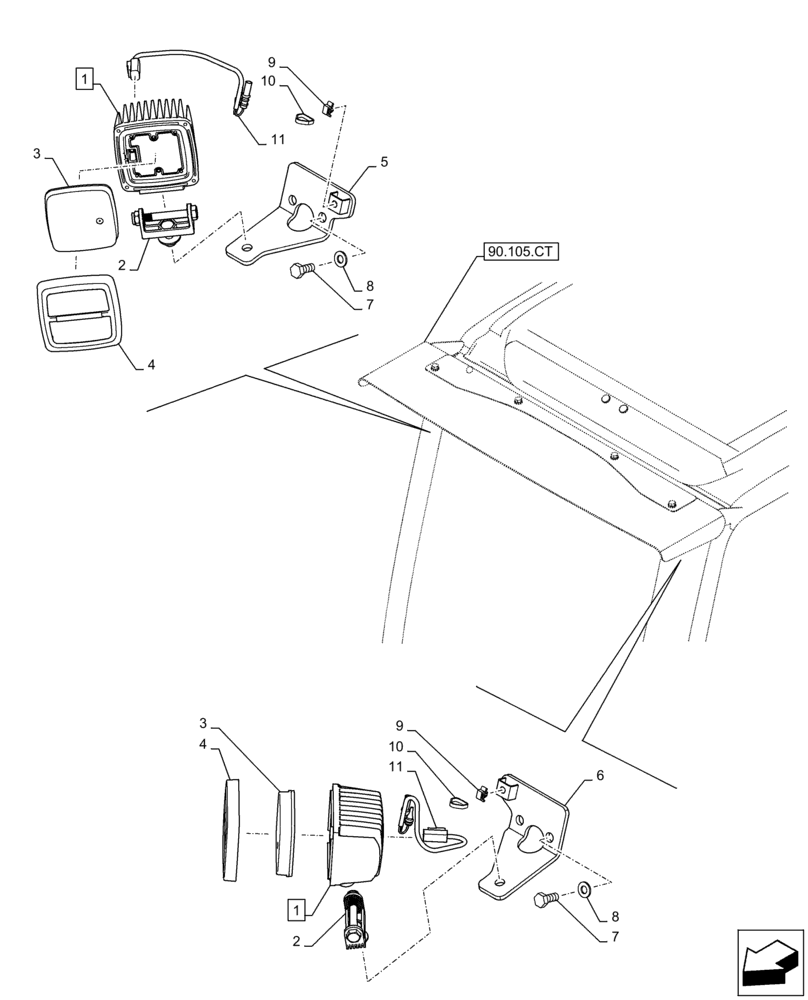

Схема запчастей Case CX350D LC - (55.514.AB[06]) - VAR - 488036 - LED WORK LAMP (55) - ELECTRICAL SYSTEMS
7
4
1
10
5
11
9
6
2
9
11
2
1
4
90.105.ct
3
3
10
8
8
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHR41700

WORK LAMP

ASSY, Led, Incl 2 - 4

2шт.

2

KHR41710

BRACKET

2шт.

3

KHR41720

WORK LAMP

2шт.

4

KHR41730

WORK LAMP

2шт.

5

KHR41850

BRACKET

1шт.

6

KHR41860

BRACKET

1шт.

7

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

4шт.

8

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

4шт.

9

KHR10220

MOUNTING CLIP

2шт.

10

150496A1

MOUNTING CLIP

250mm

2шт.

11

KHR41870

WIRE HARNESS

2шт.

Выбрано товаров: 11
