(35.737.AA[05]) - VAR - 481064 - ARM, CYLINDER, SAFETY VALVE, COMPONENTS

Запчасти Case CX350D LC (35.737.AA[05]) - VAR - 481064 - ARM, CYLINDER, SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS

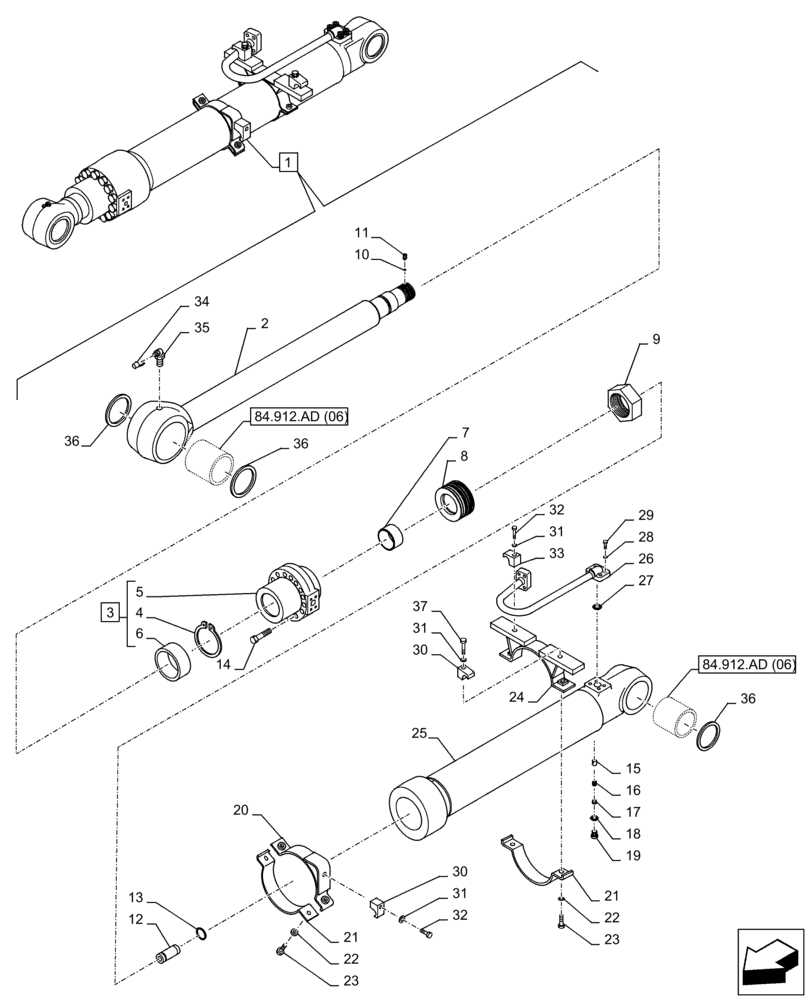

Схема запчастей Case CX350D LC - (35.737.AA[05]) - VAR - 481064 - ARM, CYLINDER, SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS
36
37
11
36
30
32
21
25
35
23
10
14
7
27
13
4
34
20
21
84.912.ad (06)
8
6
22
12
23
15
24
3
29
9
31
18
22
1
2
84.912.ad (06)
36
32
28
31
5
30
31
19
26
16
33
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KSV25691

HYDRAULIC CYLINDER

ASSY, Incl 2 - 37

1шт.

See also Figure 35.737.AA(06)

1шт.

2

LB016200

ROD

1шт.

3

LU003310

CYLINDER HEAD

ASSY, Incl 4 - 6

1шт.

4

LE022680

RETAINER

1шт.

5

LU003340

CYLINDER HEAD

1шт.

6

LB016260

BUSHING

1шт.

7

LE022450

RING

1шт.

8

LJ020910

PISTON

1шт.

9

LA015110

NUT

1шт.

10

LB016150

BALL

1шт.

11

LV000770

SCREW

1шт.

12

LJ020920

PLUNGER

1шт.

13

LE022510

RING

1шт.

14

108R020Y080R

BOLT

14шт.

15

LJ020930

VALVE

1шт.

16

LG007480

SPRING

1шт.

17

LS004830

BRACKET

1шт.

18

154475A1

O-RING

1шт.

19

LK006490

PLUG

1шт.

20

LD002180

BAND

1шт.

21

LD002160

BAND

2шт.

22

183-112VR

SPRING WASHER

2шт.

23

LA015050

BOLT

2шт.

24

LD002260

BAND

1шт.

25

LR021900

TUBE

1шт.

26

LR021820

PIPE

1шт.

27

154569A1

O-RING

1шт.

28

892-16014

LOCK WASHER,M14, Hvy

4шт.

29

LI000080

BOLT

4шт.

30

LA015170

CLAMP

2шт.

31

892-11016

LOCK WASHER,16.4mm ID x 27.4mm OD x 5mm Thk

3шт.

32

LA015180

BOLT

2шт.

33

LA015120

CLAMP

1шт.

34

LR019740

CAP

1шт.

35

LE020180

NIPPLE

1шт.

36

LA015160

PIN

4шт.

37

LA015130

BOLT

1шт.
