(35.359.AB[08]) - VAR - 461863 - CONTROL VALVE, CLAMSHELL BUCKET, ROTATION, W/ ELECTRICAL PROPORTIONAL CONTROL, COMPONENTS

Запчасти Case CX350D LC (35.359.AB[08]) - VAR - 461863 - CONTROL VALVE, CLAMSHELL BUCKET, ROTATION, W/ ELECTRICAL PROPORTIONAL CONTROL, COMPONENTS (35) - HYDRAULIC SYSTEMS

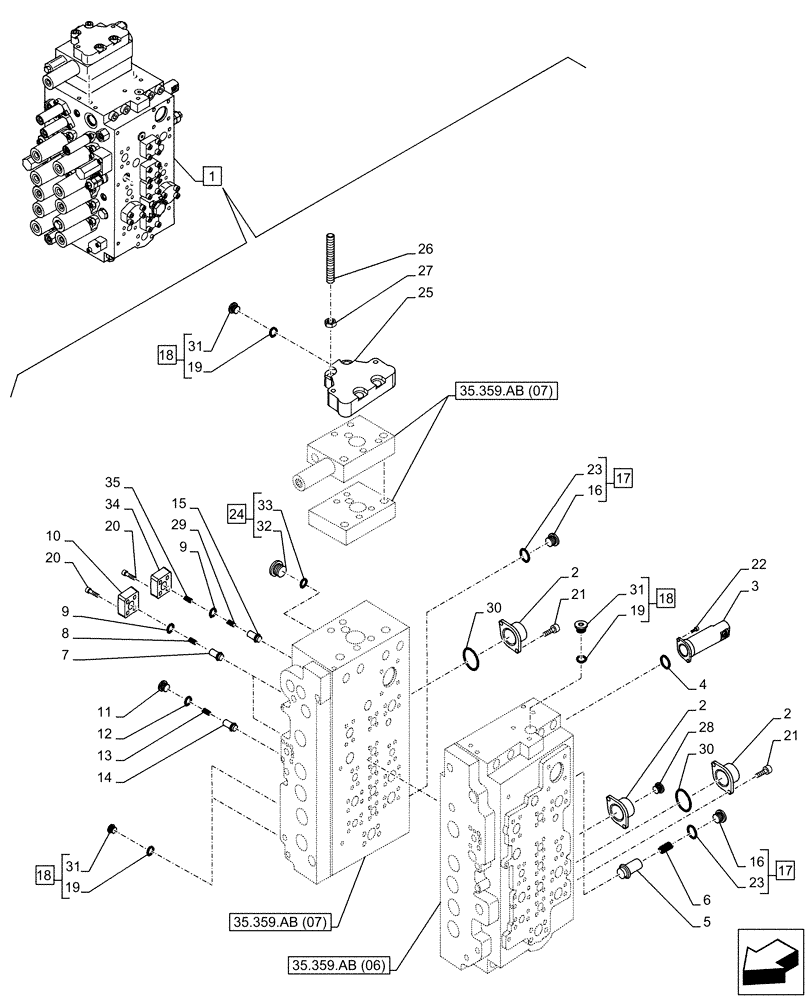

Схема запчастей Case CX350D LC - (35.359.AB[08]) - VAR - 461863 - CONTROL VALVE, CLAMSHELL BUCKET, ROTATION, W/ ELECTRICAL PROPORTIONAL CONTROL, COMPONENTS (35) - HYDRAULIC SYSTEMS
35.359.ab (06)
22
29
19
7
9
2
3
24
19
17
9
14
1
8
33
17
28
12
19
30
10
26
23
16
6
31
15
20
31
32
34
2
21
23
16
5
18
11
35
30
4
21
27
25
31
2
18
13
20
18
35.359.ab (07)
35.359.ab (07)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KSJ18322

CONTROL VALVE

ASSY, Incl 2 - 35

1шт.

See also Figure 35.359.AB (05), 35.359.AB (06), 35.359.AB (07), 35.359.AY (02)

1шт.

2

LR023660

CAP

10шт.

3

LR023670

CAP

1шт.

4

LE018920

O-RING,3.53mm Thk x 25.7mm ID, Cl 6

1шт.

5

LJ00976

POPPET

1шт.

6

LG00417

COMPRESSION SPRING

1шт.

7

LJ00727

VALVE POPPET

2шт.

8

LG00341

SPRING

2шт.

9

LE027240

O-RING

3шт.

10

LH00248

CAP

2шт.

11

155464A1

PLUG

1шт.

12

LE027180

O-RING

1шт.

13

156026A1

SPRING

1шт.

14

LJ014680

VALVE POPPET

1шт.

15

LH007450

SLEEVE

1шт.

16

NSS

NOT SOLD SEPARAT

Plug, Incl in 17

1шт.

17

163370A1

PLUG

ASSY, Incl 16, 23

2шт.

18

163369A1

PLUG

ASSY, Incl 19, 31

3шт.

19

LE026920

O-RING

1шт.

20

LA017930

BOLT

12шт.

21

160287A1

BOLT,Hex Skt

20шт.

22

LUC0118

BOLT,Hex Skt Hd

2шт.

23

154487A1

O-RING

1шт.

24

LK00302

PLUG

ASSY, Incl 32, 33

1шт.

25

LT001660

END PLATE

1шт.

26

LB011900

TIE-ROD

4шт.

27

LUC0094

SPECIAL NUT

4шт.

28

LK007810

PLUG

1шт.

29

LJ022710

POPPET

1шт.

30

LE026800

O-RING

10шт.

31

NSS

NOT SOLD SEPARAT

Plug, Incl in 18

1шт.

32

165836A1

PLUG

1шт.

33

154503A1

O-RING

1шт.

34

LK007820

FLANGE

1шт.

35

LG008320

SPRING

1шт.
