(35.106.AD[03]) - VARIABLE DELIVERY HYDRAULIC PUMP, COMPONENTS

Запчасти Case CX300D LC (35.106.AD[03]) - VARIABLE DELIVERY HYDRAULIC PUMP, COMPONENTS (35) - HYDRAULIC SYSTEMS

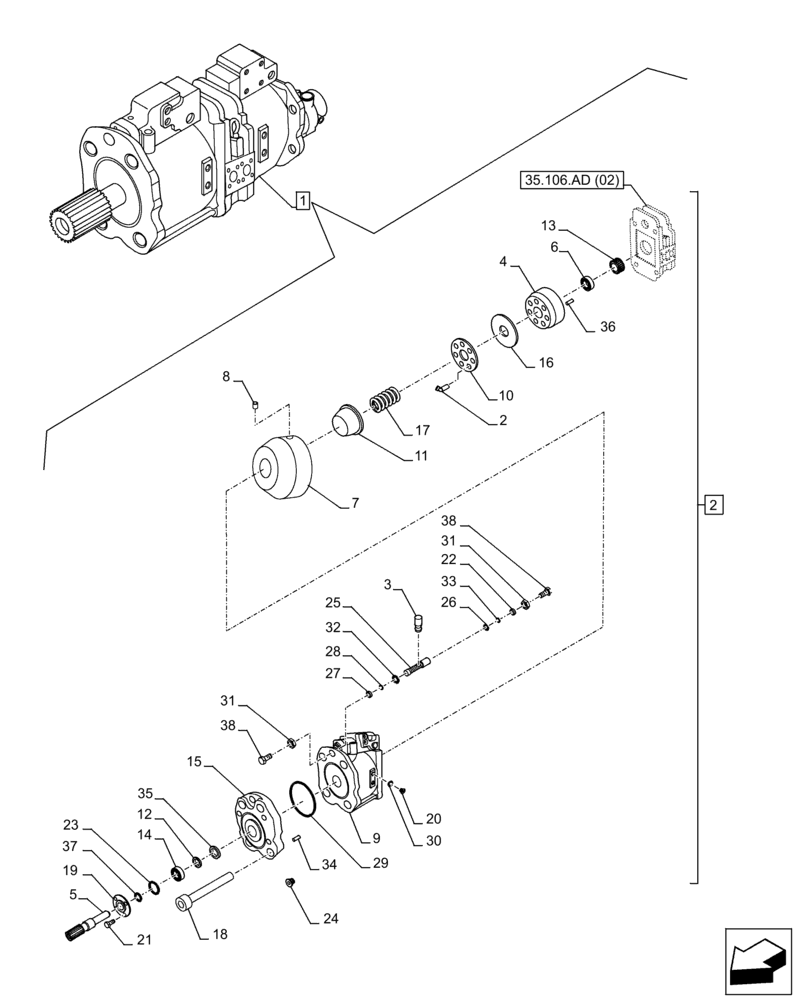

Схема запчастей Case CX300D LC - (35.106.AD[03]) - VARIABLE DELIVERY HYDRAULIC PUMP, COMPONENTS (35) - HYDRAULIC SYSTEMS
22
30
21
29
25
17
2
13
35.106.ad (02)
7
2
26
34
38
14
31
23
31
32
38
1
5
19
36
16
28
3
24
11
6
4
12
33
35
18
27
8
9
20
10
15
37
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBJ19161

HYDRAULIC PUMP

ASSY, Incl 2 - 38

1шт.

See also Figure 35.106.AD (01), 35.106.AD (02), 35.106.AD (04), 35.106.AL (01), 35.357.AC (01)

1шт.

2

LJ022530

PUMP

ASSY, Incl 3 - 38

1шт.

3

LA016600

PIN

1шт.

4

LJ018660

HYD PUMP REPAIR KIT

1шт.

5

LB00925

DRIVE SHAFT

1шт.

6

TB00025

NEEDLE BEARING,33 mm ID x 47 mm OD x 32 mm

1шт.

7

LR012710

VALVE POPPET

1шт.

8

TIP0001033

DOWEL

1шт.

9

LJ018650

HYD PUMP REPAIR KIT

1шт.

10

160113A1

PLATE

1шт.

11

169288A1

BUSHING

1шт.

12

156963A1

SPACER

3шт.

13

TC00021

GEAR

1шт.

14

TB00026

BEARING, ROLLER, CYL,40mm ID x 90mm OD x 23mm W

2шт.

15

LS002640

SPOOL

1шт.

16

TR00047

PLATE

1шт.

17

TG00025

SPRING

9шт.

18

167078A1

BOLT,M8 x 40mm, Cl 12.9

8шт.

19

TW00032

COVER

1шт.

20

155471A1

PLUG

4шт.

21

LA016880

BOLT

4шт.

22

160115A1

STOP

1шт.

23

154553A1

O-RING

2шт.

24

LK00003

PLUG

32шт.

25

TJ00066

PISTON

1шт.

26

LE013510

O-RING

1шт.

27

160116A1

STOP

1шт.

28

LE025800

RING

1шт.

29

LE013500

O-RING

4шт.

30

LE013440

O-RING

4шт.

31

LA016770

NUT

2шт.

32

LE01177

O-RING

1шт.

33

LE025810

RING

1шт.

34

LA017130

PIN

4шт.

35

LA016920

RING

2шт.

36

156954A1

DOWEL

2шт.

37

LE018630

OIL SEAL

2шт.

38

LA00036

SET SCREW,Hex

2шт.
