(10.500.AD[04]) - DEF/ADBLUE™ LINES - ASN NFS7N1133

Запчасти Case CX300D LC (10.500.AD[04]) - DEF/ADBLUE™ LINES - ASN NFS7N1133 (10) - ENGINE

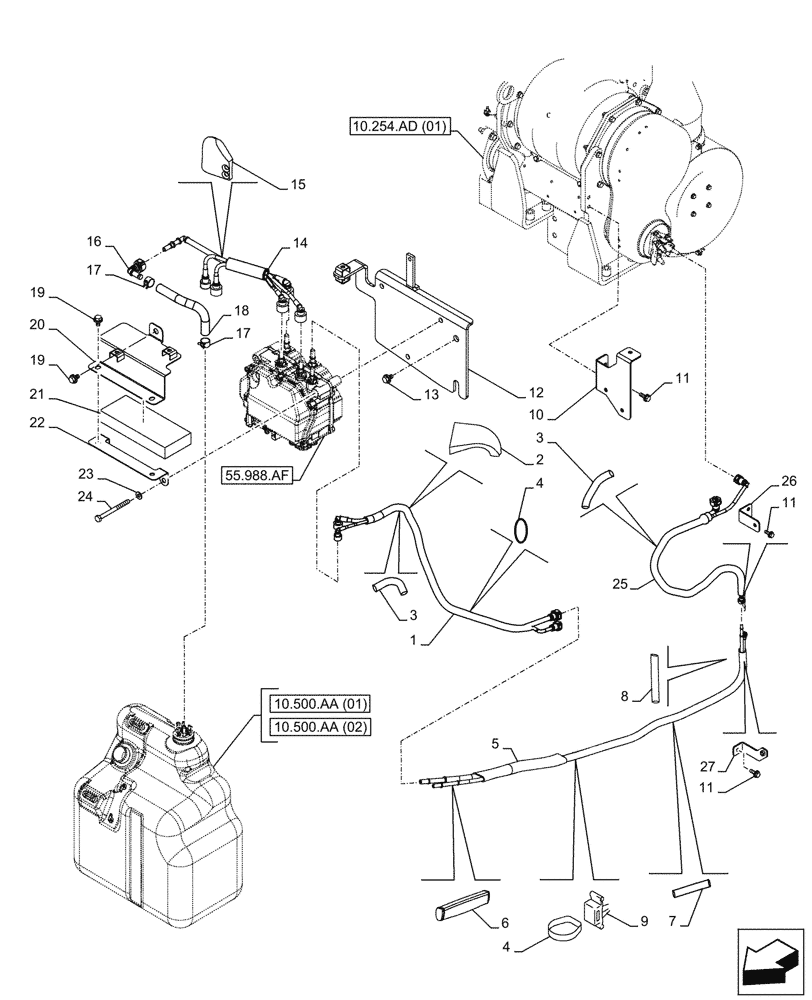

Схема запчастей Case CX300D LC - (10.500.AD[04]) - DEF/ADBLUE™ LINES - ASN NFS7N1133 (10) - ENGINE
10.500.aa (01)
26
6
11
18
25
1
23
10
27
5
11
3
2
24
4
9
21
19
8
4
14
11
17
20
13
3
12
15
7
16
19
17
22
10.254.ad (01)
55.988.af
10.500.aa (02)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBH16700

HYDRAULIC HOSE

1шт.

2

KHH17170

INSULATION

1шт.

3

KHH18040

INSULATION

1шт.

4

150496A1

MOUNTING CLIP

250 mm

1шт.

5

KBH16690

, Serial Range: -C0265

1шт.

5

KBH16691

TUBE

, Start Serial: D0265

1шт.

6

KHH17760

INSULATION

1шт.

7

KHH17970

INSULATION

1шт.

8

KHH19640

INSULATION

1шт.

9

KHR10220

MOUNTING CLIP

1шт.

10

KBH16650

1шт.

11

167182A1

BOLT,Sems, M8 x 25mm

4шт.

12

KBH13951

BRACKET

1шт.

13

166352A1

BOLT

M12 X 30mm

2шт.

14

KRH16840

PIPE

1шт.

15

KHH16610

INSULATION

1шт.

16

KHH15490

ELBOW

1шт.

17

KHH16800

BAND

2шт.

18

KRH16920

HOSE

1шт.

19

166345A1

BOLT

M8 x 16mm

3шт.

20

KBH15370

BRACKET

1шт.

21

KTN14670

INSULATION

1шт.

22

KRH16890

BRACKET

1шт.

23

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

3шт.

24

102R008Y090R

BOLT

M8 x 90mm

3шт.

25

KBH16680

HYDRAULIC HOSE

1шт.

26

KBH16670

1шт.

27

KBH16730

1шт.
