(90.118.AX[02]) - STD + VAR - 461569, 488031 - HANDRAIL

Запчасти Case CX300D LC (90.118.AX[02]) - STD + VAR - 461569, 488031 - HANDRAIL (90) - PLATFORM, CAB, BODYWORK AND DECALS

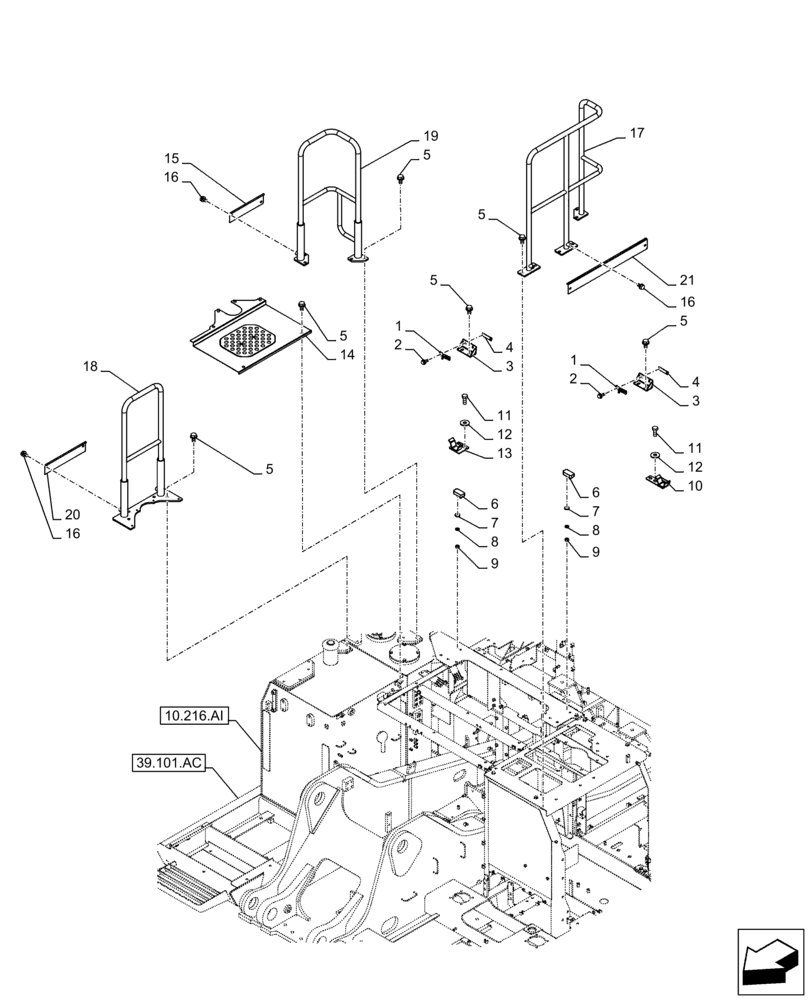

Схема запчастей Case CX300D LC - (90.118.AX[02]) - STD + VAR - 461569, 488031 - HANDRAIL (90) - PLATFORM, CAB, BODYWORK AND DECALS
12
39.101.ac
13
5
14
10
16
5
6
19
6
2
3
4
8
9
11
5
17
8
2
10.216.ai
15
20
5
4
5
9
21
7
5
16
1
11
3
16
1
7
18
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHN39220

CATCH

2шт.

2

167182A1

BOLT,Sems, M8 x 25mm

4шт.

3

KSN20060

BRACKET

2шт.

4

KSN20070

PLATE

2шт.

5

166352A1

BOLT

24шт.

6

KSN20200

STOP

2шт.

7

153081A1

WASHER

4шт.

8

183-108VR

SPRING WASHER

4шт.

9

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

4шт.

10

KSN20080

BRACKET

1шт.

11

627-12030

BOLT,Hex, M12 x 1.75 x 30mm, Cl 10.9, Full Thd

4шт.

12

151161A1

WASHER

4шт.

13

KSN20090

BRACKET

1шт.

14

KBN21570

COVER

, Serial Range: -C0321

1шт.

14

KBN21571

COVER

, Start Serial: D0321

1шт.

15

KSN16720B1

COVER

1шт.

16

166351A1

BOLT,Sems, M10 x 20mm

, Serial Range: -C0316

7шт.

16

KHN41630

BOLT

, Start Serial: D0316

7шт.

17

KBN21420

GUARD

1шт.

18

KBN21430

GUARD

1шт.

19

KBN21440

STAY

1шт.

20

KBN21550

COVER

1шт.

21

KBN21540

COVER

1шт.
