(10.216.BA[01]) - FUEL TANK, LINES

Запчасти Case CX300D LC (10.216.BA[01]) - FUEL TANK, LINES (10) - ENGINE

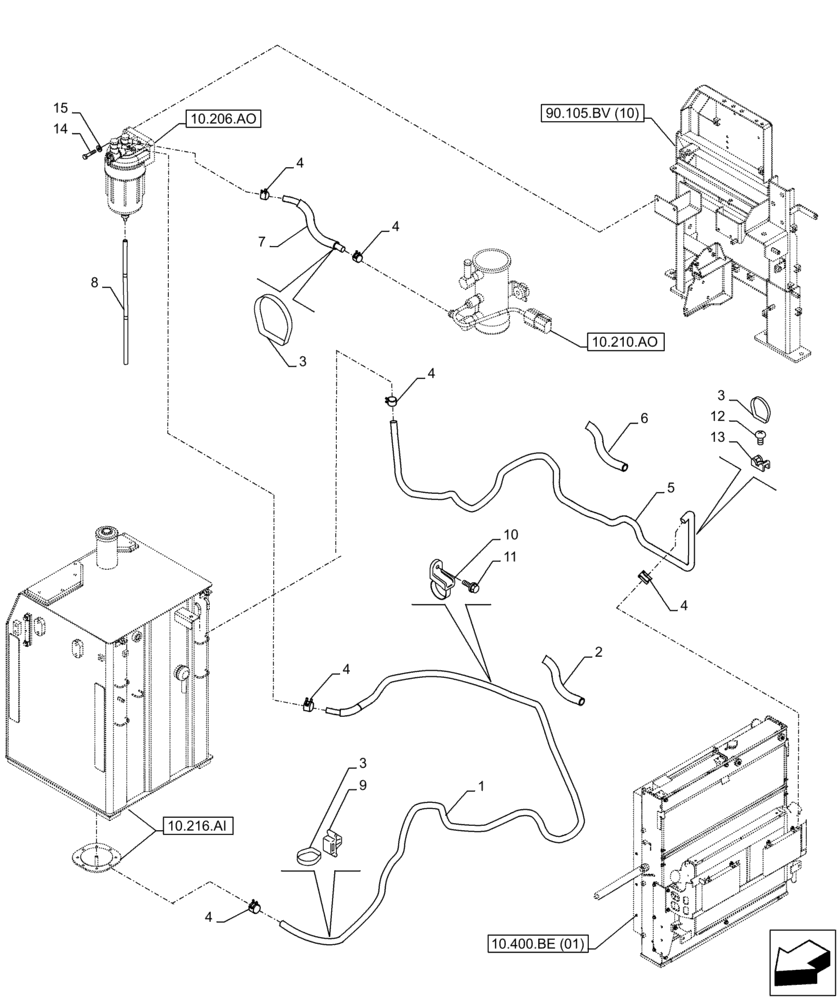

Схема запчастей Case CX300D LC - (10.216.BA[01]) - FUEL TANK, LINES (10) - ENGINE
4
3
9
8
2
1
15
10.216.ai
90.105.bv (10)
3
4
4
10.206.ao
10.210.ao
13
5
10.400.be (01)
14
10
4
6
11
12
3
4
7
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHH16240

HOSE

L= 4800 mm

1шт.

2

KHR19820

PLASTIC-RUBBER TUBE

1шт.

3

150496A1

MOUNTING CLIP

33шт.

4

KHH0405

MOUNTING CLIP

6шт.

5

KHH15940

HOSE

L= 5500 mm

1шт.

6

KHR36540

PROTECTIVE SLEEVE

1шт.

7

KHH17650

HOSE

L= 280 mm

1шт.

8

KHH10280

PLASTIC-RUBBER TUBE,7 mm ID x 11 mm OD

1шт.

9

KHR10220

MOUNTING CLIP

6шт.

10

KHR2581

CLAMP

14шт.

11

KHJ1215

BOLT,Spcl

14шт.

12

150860A1

COLLAR

4шт.

13

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

4шт.

14

827-8040

BOLT,Hex, M8 x 1.25 x 40mm, Cl 10.9

2шт.

15

153081A1

WASHER

3шт.
