(35.736.AA[07]) - VAR - 481858 - BOOM, LIFT CYLINDER, RIGHT, COMPONENTS

Запчасти Case CX300D LC (35.736.AA[07]) - VAR - 481858 - BOOM, LIFT CYLINDER, RIGHT, COMPONENTS (35) - HYDRAULIC SYSTEMS

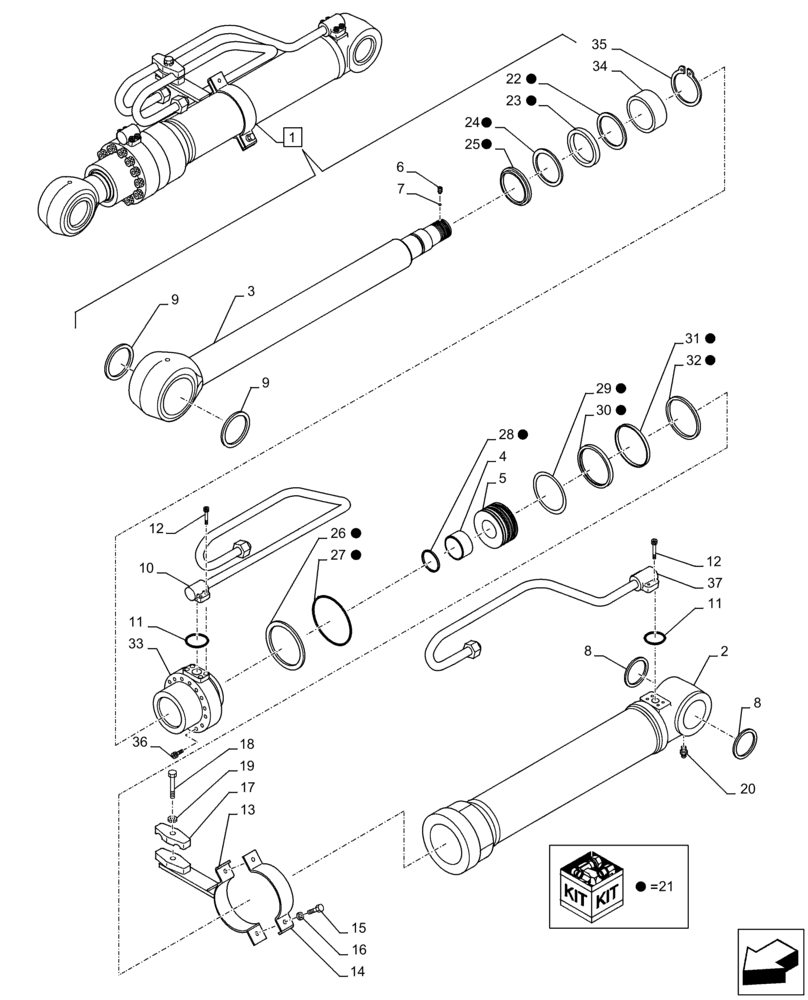

Схема запчастей Case CX300D LC - (35.736.AA[07]) - VAR - 481858 - BOOM, LIFT CYLINDER, RIGHT, COMPONENTS (35) - HYDRAULIC SYSTEMS
28
19
8
21
11
21
23
2
10
33
21
14
12
29
21
31
8
12
11
4
21
15
21
21
17
21
35
37
1
13
21
5
34
3
24
9
30
36
25
7
18
16
21
6
27
21
21
9
22
21
20
32
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBV13600

HYDRAULIC CYLINDER

ASSY, Incl 2 - 37

1шт.

See Also Figure 84.910.AD(02)

1шт.

1

KBV13600R

REMAN-HYD CYLINDER

See Also Figure 84.910.AD(02)

1шт.

1

KBV13600C

CORE-HYD CYLINDER

Return Number

1шт.

2

LZ008430

HYD CYL SLEEVE

1шт.

3

LZ008440

PISTON ROD

1шт.

4

LE00696

RING

1шт.

5

LJ015210

PISTON

1шт.

6

LV000510

SCREW

2шт.

7

155981A1

BALL

1шт.

8

LE00951

WIPER SEAL

2шт.

9

155120A1

BACK-UP RING

2шт.

10

LR015730

HYD TUBE

1шт.

11

154528A1

O-RING

2шт.

12

87016471

HEX SOC SCREW,M10 x 30mm, Cl 12.9

8шт.

13

LD001600

CLAMP BRACKET

1шт.

14

LD001240

CLAMP BRACKET

1шт.

15

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

16

156227A1

WASHER

2шт.

17

155701A1

COLLAR

2шт.

18

153910A1

BOLT,High Strength, Hex, M14 x 80mm

1шт.

19

892-16014

LOCK WASHER,M14, Hvy

1шт.

20

153630A1

LUBE NIPPLE

1шт.

21

LZ011210

SEAL KIT

1шт.

22

LE015290

SEALING RING

1шт.

23

LE015300

O-RING

1шт.

24

LE00695

BACK-UP RING

1шт.

25

LE019460

SHAFT SEAL

1шт.

26

154789A1

O-RING

1шт.

27

LE00784

BACK-UP RING

1шт.

28

LE00990

SEAL

1шт.

29

155312A1

SEALING RING

1шт.

30

LE00785

BACK-UP RING

2шт.

31

LE013200

BACK-UP RING

2шт.

32

155307A1

RING

2шт.

33

LU002510

CYLINDER END CAP

1шт.

34

155418A1

BUSHING

1шт.

35

155706A1

RING, SNAP

1шт.

36

166094A1

BOLT,Hex Skt, M18 x 80mm

12шт.

37

LR015720

HYD TUBE

1шт.
