Запчасти Case CX300D LC (35.736.AA[03]) - VAR - 481064 - LIFT CYLINDER, LEFT, SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS

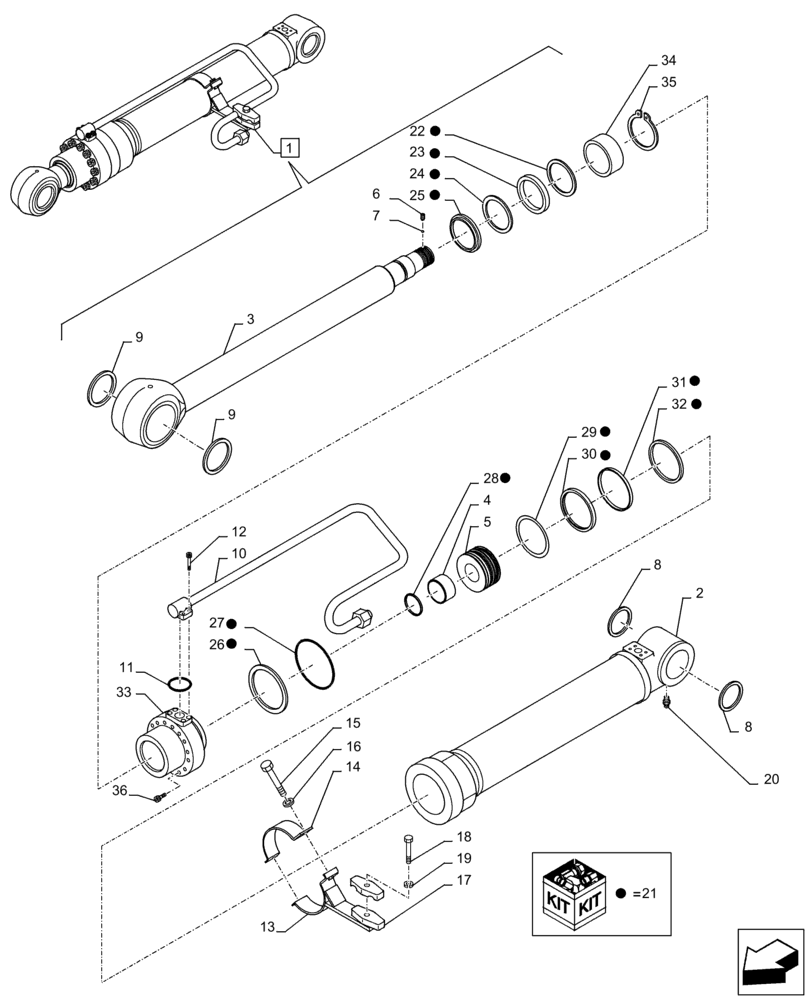

Схема запчастей Case CX300D LC - (35.736.AA[03]) - VAR - 481064 - LIFT CYLINDER, LEFT, SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS
9
2
11
24
27
32
28
16
25
18
1
21
31
8
21
9
21
33
21
22
19
21
21
36
17
21
30
6
21
21
14
21
15
20
3
26
21
21
5
4
13
35
23
21
29
7
34
10
12
8

Артикул

Название

Примечание

Количество

1

KBV13650

HYDRAULIC CYLINDER

ASSY, Incl 2 - 36

1шт.

See Also Figure 84.910.AD(03)

1шт.

2

LZ008430

HYD CYL SLEEVE

1шт.

3

LZ008440

PISTON ROD

1шт.

4

LE00696

RING

1шт.

5

LJ015210

PISTON

1шт.

6

LV000510

SCREW

1шт.

7

155981A1

BALL

1шт.

8

LE00951

WIPER SEAL

2шт.

9

155120A1

BACK-UP RING

2шт.

10

LR015760

HYD TUBE

1шт.

11

154528A1

O-RING

1шт.

12

87016471

HEX SOC SCREW,M10 x 30mm, Cl 12.9

4шт.

13

LD001600

CLAMP BRACKET

1шт.

14

LD001240

CLAMP BRACKET

1шт.

15

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

16

156227A1

WASHER

2шт.

17

155701A1

COLLAR

2шт.

18

153910A1

BOLT,High Strength, Hex, M14 x 80mm

1шт.

19

892-16014

LOCK WASHER,M14, Hvy

1шт.

20

153630A1

LUBE NIPPLE

1шт.

21

LZ011210

SEAL KIT

1шт.

22

LE015290

SEALING RING

1шт.

23

LE015300

O-RING

1шт.

24

LE00695

BACK-UP RING

1шт.

25

LE019460

SHAFT SEAL

1шт.

26

154789A1

O-RING

1шт.

27

LE00784

BACK-UP RING

1шт.

28

LE00990

SEAL

1шт.

29

155312A1

SEALING RING

1шт.

30

LE00785

BACK-UP RING

2шт.

31

LE013200

BACK-UP RING

2шт.

32

155307A1

RING

2шт.

33

LU002510

CYLINDER END CAP

1шт.

34

155418A1

BUSHING

1шт.

35

155706A1

RING, SNAP

1шт.

36

166094A1

BOLT,Hex Skt, M18 x 80mm

12шт.

Выбрано товаров: 37
