(35.356.AR[04]) - PEDAL, DRAIN LINE

Запчасти Case CX300D LC (35.356.AR[04]) - PEDAL, DRAIN LINE (35) - HYDRAULIC SYSTEMS

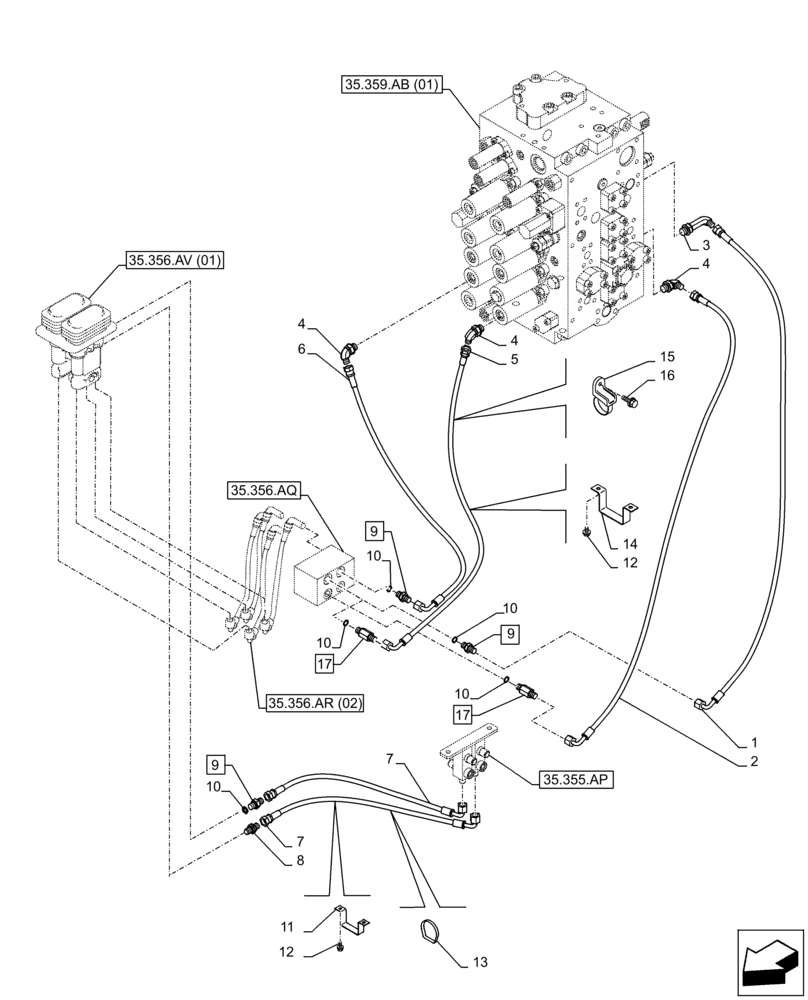

Схема запчастей Case CX300D LC - (35.356.AR[04]) - PEDAL, DRAIN LINE (35) - HYDRAULIC SYSTEMS
10
35.355.ap
10
35.356.aq
35.359.ab (01)
6
17
7
35.356.av (01)
16
4
1
7
15
4
9
10
17
14
10
4
3
35.356.ar (02)
13
11
9
12
10
8
2
9
5
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ2248

HOSE

1шт.

2

KHJ2165

HOSE

1шт.

3

KHJ28880

ELBOW

1шт.

4

KHJ28690

ELBOW

3шт.

5

KHJ13660

HYDRAULIC HOSE

1шт.

6

KHJ17550

HOSE

1шт.

7

KHJ2092

HOSE

2шт.

8

161841A1

HYD CONNECTOR

1шт.

9

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

ASSY, Incl 10

3шт.

10

150960A1

O-RING,10.8mm ID x 2.4mm Width

5шт.

11

KHJ1220

COLLAR

2шт.

12

166345A1

BOLT

8шт.

13

150498A1

MOUNTING CLIP

7шт.

14

KHJ24020

CLAMP

2шт.

15

KHR2581

CLAMP

3шт.

16

KHJ1215

BOLT,Spcl

3шт.

17

162554A1

FITTING

ASSY, Incl 10

2шт.
