Запчасти Case CX290D LC SL (35.356.030) - PEDAL, DRAIN LINE (35) - HYDRAULIC SYSTEMS

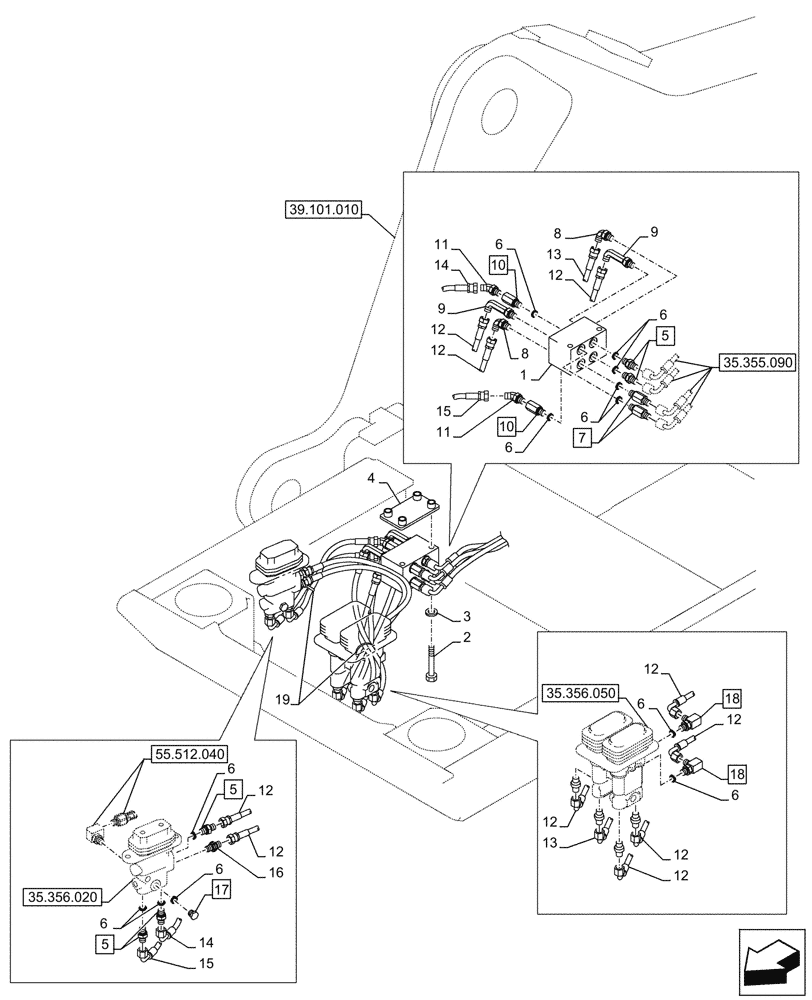

Схема запчастей Case CX290D LC SL - (35.356.030) - PEDAL, DRAIN LINE (35) - HYDRAULIC SYSTEMS
35.355.090
13
12
12
6
12
12
10
12
14
12
6
12
13
8
18
14
6
9
12
15
11
6
15
8
6
18
6
1
6
11
5
2
7
17
9
19
12
6
4
12
5
10
16
5
6
35.356.050
3
55.512.040
39.101.010
35.356.020

Артикул

Название

Примечание

Количество

1

KHJ17130

VALVE SECTION

1шт.

2

814-10100

BOLT,Hex, M10 x 1.5 x 100mm, Cl 8.8

2шт.

3

150409A1

WASHER

M12

2шт.

4

KSJ18900

BRACKET

1шт.

5

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

ASSY, G1/4" x G1/4", Incl 6 (Qty 1)

4шт.

6

150960A1

O-RING,10.8mm ID x 2.4mm Width

11шт.

7

162554A1

FITTING

ASSY, G1/4" x G1/4" x 55mm, Incl 6 (Qty 1)

2шт.

8

KHJ28580

ELBOW

G1/4" x G1/4"

2шт.

9

KHJ28810

ELBOW

G1/4" x G1/4" x 75mm

2шт.

10

162525A1

STUD

ASSY, G1/4" x G1/4", Incl 6 (Qty 1)

2шт.

11

KHJ28630

ELBOW

G1/4" x G1/4"

2шт.

12

KHJ2180

HOSE,6.3mm ID x 500mm L

6mm ID x 500mm, From Section Valve to Pedal Control Valve

4шт.

13

KHJ2239

HOSE,520.00 mm

6mm ID x 520mm, From Section Valve to Pedal Control Valve

1шт.

14

KHJ2238

HOSE

6mm ID x 320mm, From Section Valve to Pedal Control Valve

1шт.

15

KHJ2084

HOSE

6mm ID x 350mm, From Section Valve to Pedal Control Valve

1шт.

16

161841A1

HYD CONNECTOR

G1/4" x G1/4"

1шт.

17

159002A1

PLUG

ASSY, G1/4", Incl 6 (Qty 1)

1шт.

18

KHJ2773

TEE

ASSY, G1/4", Incl 6 (Qty 1)

2шт.

19

150496A1

MOUNTING CLIP

250mm

2шт.

Выбрано товаров: 19
