(55.510.040) - CAB MAIN WIRE HARNESS

Запчасти Case CX290D LC SL (55.510.040) - CAB MAIN WIRE HARNESS (55) - ELECTRICAL SYSTEMS

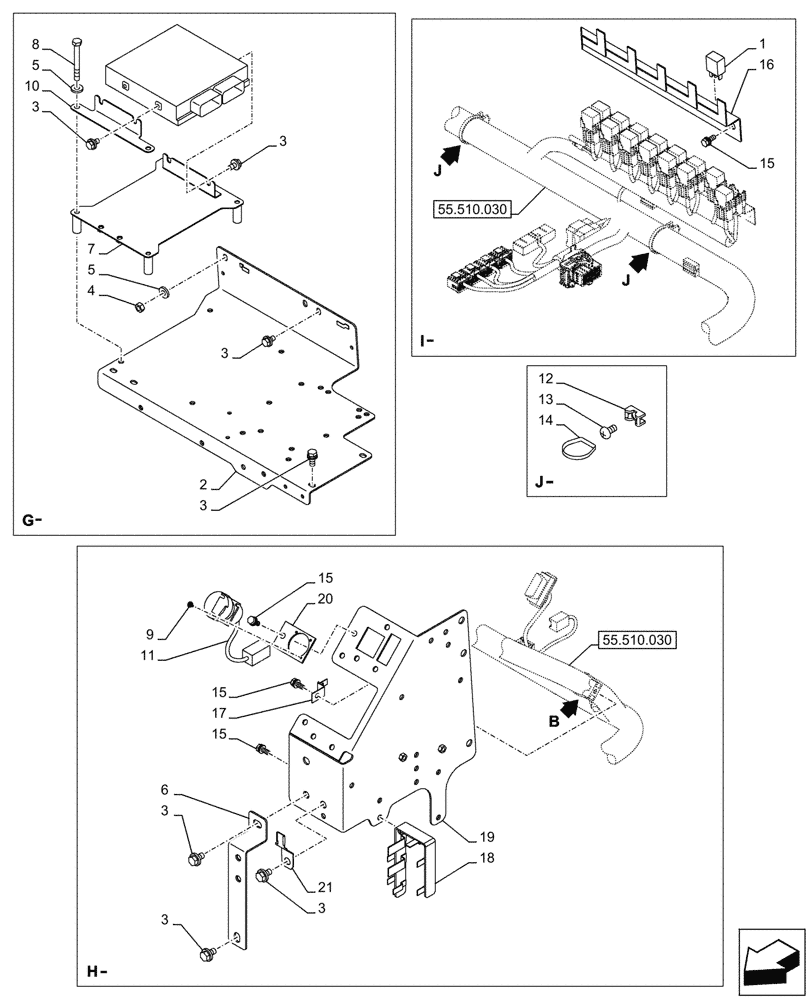

Схема запчастей Case CX290D LC SL - (55.510.040) - CAB MAIN WIRE HARNESS (55) - ELECTRICAL SYSTEMS
55.510.030
13
3
3
9
2
15
8
17
14
18
15
20
4
3
1
3
21
5
15
3
6
12
5
10
3
19
16
3
7
11
15
55.510.030
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHR3802

RELAY

24 Volt

15шт.

2

KHR39991

BRACKET

1шт.

3

166345A1

BOLT

M8 x 16mm

12шт.

4

162R008SR

SPRING WASHER

M8

1шт.

5

153081A1

WASHER

5шт.

6

KHR28460

BRACKET, SUPPORTING

1шт.

7

KHR35230

BRACKET

1шт.

8

827-8070

BOLT,Hex, M8 x 1.25 x 70mm, Cl 10.9

4шт.

9

162061A1

SCREW,Pan Hd, M3 x 8mm

4шт.

10

KHR35241

BRACKET

1шт.

11

KHR19970

WIRE HARNESS

1шт.

12

150860A1

COLLAR

2шт.

13

145N006S008R

SCREW,Pan Hd, M6 x 8mm, Cl 10.9

2шт.

14

150498A1

MOUNTING CLIP

300mm

2шт.

15

159602A1

BOLT,Sems, Hex, M6 x 16mm

5шт.

16

KHR24760

BRACKET, SUPPORTING

1шт.

17

165405A1

CLIP

1шт.

18

KHR43780

BRACKET

1шт.

19

KHR41380

BRACKET

1шт.

20

KHR28580

BRACKET, SUPPORTING

1шт.

21

KHR3748

COLLAR

1шт.
