(39.100.010) - ELEVATOR, FRAME, BRACKET

Запчасти Case CX290D LC SL (39.100.010) - ELEVATOR, FRAME, BRACKET (39) - FRAMES AND BALLASTING

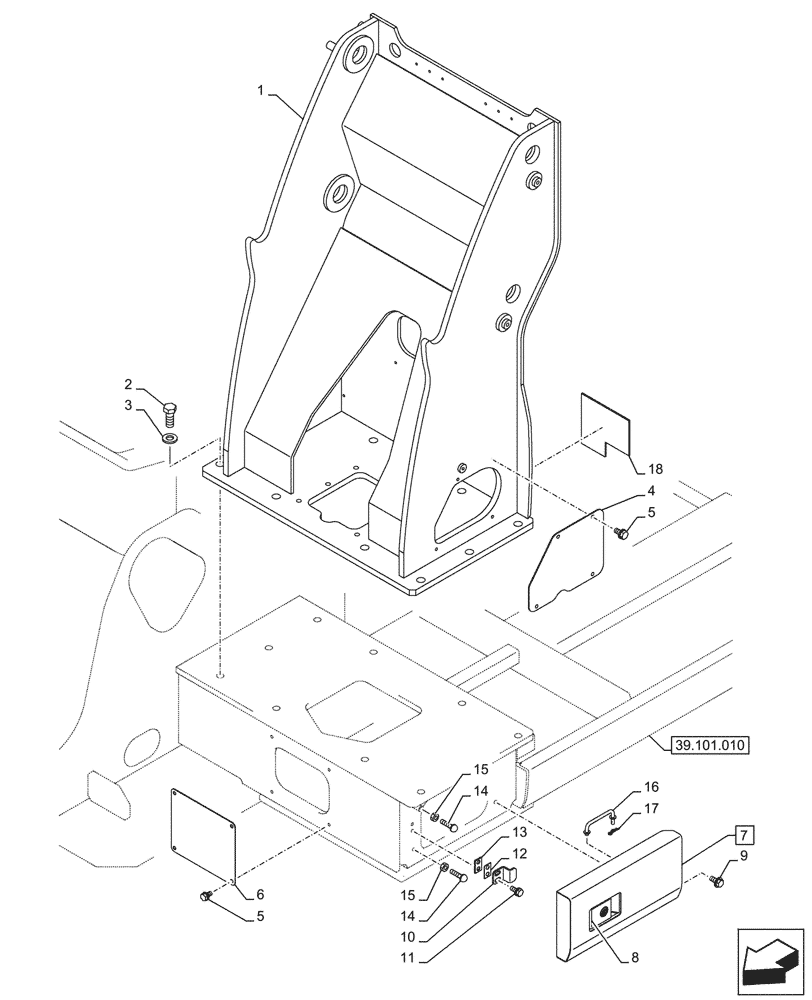

Схема запчастей Case CX290D LC SL - (39.100.010) - ELEVATOR, FRAME, BRACKET (39) - FRAMES AND BALLASTING
39.101.010
4
10
12
15
14
5
6
8
3
7
9
5
2
13
16
17
18
11
14
15
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KSB21390

BRACKET

2.3M

1шт.

2

102R024Y060R

BOLT

M24 x 60mm

13шт.

3

150822A1

WASHER,25mm ID x 48mm OD x 6mm Thk

13шт.

4

KSB21400Y2

COVER

1шт.

5

166351A1

BOLT,Sems, M10 x 20mm

8шт.

6

KBB20260Y2

COVER

1шт.

7

KBB20270Y2

DOOR

ASSY, Incl 8

1шт.

8

KHN24510

LOCK

1шт.

9

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

2шт.

10

KRB14990

SUPPORT

1шт.

11

166052A1

BOLT

M10 x 25mm

2шт.

12

158749A1

SHIM

T=1.2mm

1шт.

13

152719A1

SHIM

1шт.

14

159091A1

STOP

2шт.

15

829-1410

NUT,M10 x 1.5, Cl 10.9

2шт.

16

KRB15000

STAY

1шт.

17

153181A1

COTTER PIN

1шт.

18

KBB17300

PLATE

1шт.
