(71.460.020) - ARM, LUBRIFICATION LINE

Запчасти Case CX290D LC MH (71.460.020) - ARM, LUBRIFICATION LINE (71) - LUBRICATION SYSTEM

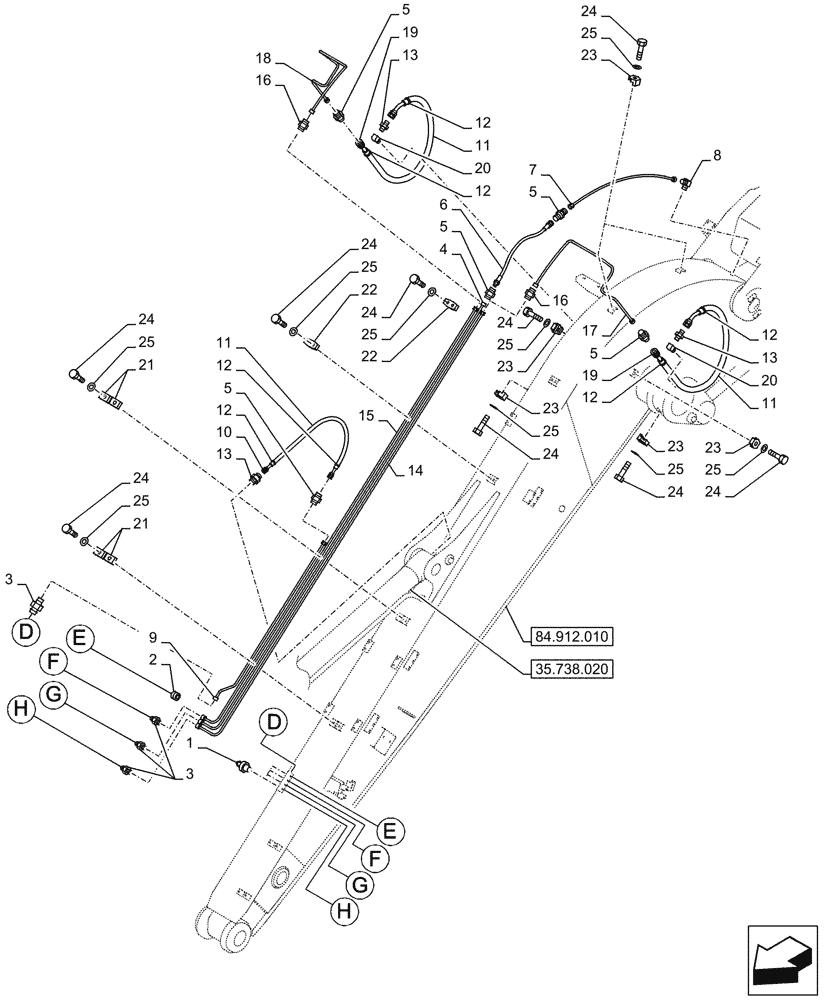

Схема запчастей Case CX290D LC MH - (71.460.020) - ARM, LUBRIFICATION LINE (71) - LUBRICATION SYSTEM
84.912.010
11
23
24
24
13
22
5
16
12
20
19
24
22
12
5
15
12
4
6
19
12
7
13
25
23
2
25
24
25
13
3
24
24
24
25
25
5
3
17
16
5
8
24
23
25
25
1
20
23
25
12
11
14
12
10
11
18
21
9
21
23
25
24
5
35.738.020
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

153630A1

LUBE NIPPLE

4шт.

2

158352A1

PLUG

1шт.

3

152599A1

MULTIPOLE CONNECTOR

4шт.

4

KBV33910

PIPE

1шт.

5

152032A1

UNION

5шт.

6

168729A1

HOSE ASSY.

1шт.

7

KBV20271

HYD TUBE

1шт.

8

152627A1

ELBOW

1шт.

9

KBV33890

PIPE

1шт.

10

167866A1

HYDRAULIC HOSE,6.30 mm ID x 700.00 mm

1шт.

11

157564A1

FLEXIBLE SHEATH

3шт.

12

150067A1

MOUNTING CLIP

150mm

6шт.

13

KRJ4050

ADAPTER

3шт.

14

KBV33920

PIPE

1шт.

15

KBV33900

PIPE

1шт.

16

153694A1

UNION

2шт.

17

KBV20280Y2

HYD TUBE

1шт.

18

KBV20290Y2

HYD TUBE

1шт.

19

KHJ1334

HYDRAULIC HOSE

2шт.

20

152925A1

ELBOW

2шт.

21

FBV0072

CLAMP

4шт.

22

151497A1

CLAMP

2шт.

23

151504A1

CLAMP

6шт.

24

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

14шт.

25

153081A1

WASHER

14шт.
