Запчасти Case CX290D LC MH (35.736.060) - VAR - 481064 - LIFT CYLINDER, RIGHT, SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS

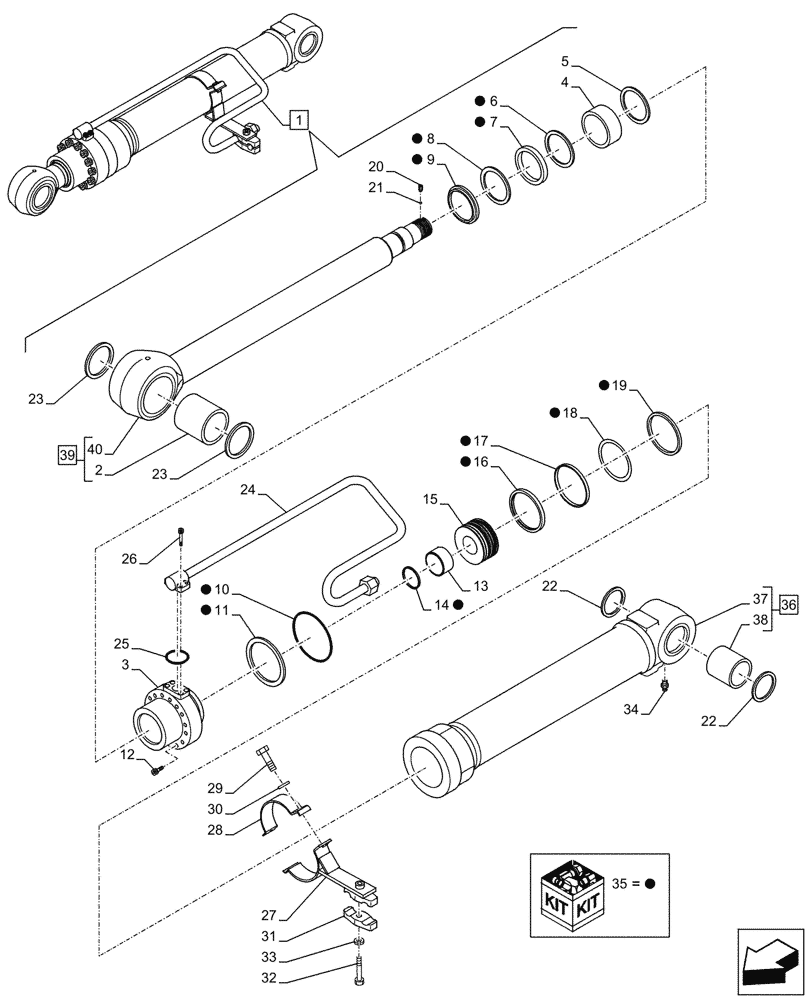

Схема запчастей Case CX290D LC MH - (35.736.060) - VAR - 481064 - LIFT CYLINDER, RIGHT, SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS
3
1
35
10
20
37
13
9
2
21
38
33
35
34
18
35
6
19
5
25
35
4
35
11
23
14
30
35
35
31
8
12
39
28
16
27
26
22
32
35
35
17
15
40
7
35
35
35
23
29
22
35
24
36

Артикул

Название

Примечание

Количество

1

KBV19450

HYDRAULIC CYLINDER

ASSY, Incl 2 - 40

1шт.

2

KBV1360

SELF LUB RING

1шт.

3

LU002510

CYLINDER END CAP

1шт.

4

155418A1

BUSHING

1шт.

5

155706A1

RING, SNAP

1шт.

6

LE015290

SEALING RING

1шт.

7

LE015300

O-RING

1шт.

8

LE00695

BACK-UP RING

1шт.

9

158377A1

WIPER SEAL

1шт.

10

154789A1

O-RING

1шт.

11

LE00784

BACK-UP RING

1шт.

12

166094A1

BOLT,Hex Skt, M18 x 80mm

12шт.

13

LE00696

RING

1шт.

14

LE00990

SEAL

1шт.

15

LJ015210

PISTON

1шт.

16

155312A1

SEALING RING

1шт.

17

LE00785

BACK-UP RING

2шт.

18

LE013200

BACK-UP RING

2шт.

19

155307A1

RING

2шт.

20

LV000510

SCREW

1шт.

21

155981A1

BALL

1шт.

22

162962A1

WIPER SEAL

2шт.

23

155120A1

BACK-UP RING

2шт.

24

LR016280

HYD TUBE

1шт.

25

154528A1

O-RING

1шт.

26

861-10030

HEX SOC SCREW,M10 x 30mm, Cl 12.9

4шт.

27

LD001600

CLAMP BRACKET

1шт.

28

156391A1

MOUNTING CLIP

1шт.

29

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

30

156227A1

WASHER

2шт.

31

155701A1

COLLAR

2шт.

32

153910A1

BOLT,High Strength, Hex, M14 x 80mm

1шт.

33

892-16014

LOCK WASHER,M14, Hvy

1шт.

34

153630A1

LUBE NIPPLE

1шт.

35

LZ008420

SEAL KIT

1шт.

36

LZ008910

HYD CYL SLEEVE

ASSY, Incl 37, 38

1шт.

37

LR016270

TUBE

1шт.

38

KBV1363

SELF LUB RING

1шт.

39

LZ008920

PISTON ROD

ASSY, Incl 2, 40

1шт.

40

LB012300

PISTON ROD

1шт.

Выбрано товаров: 40
