(35.736.050) - VAR - 481064 - LIFT CYLINDER, LEFT, SAFETY VALVE, COMPONENTS

Запчасти Case CX290D LC MH (35.736.050) - VAR - 481064 - LIFT CYLINDER, LEFT, SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS

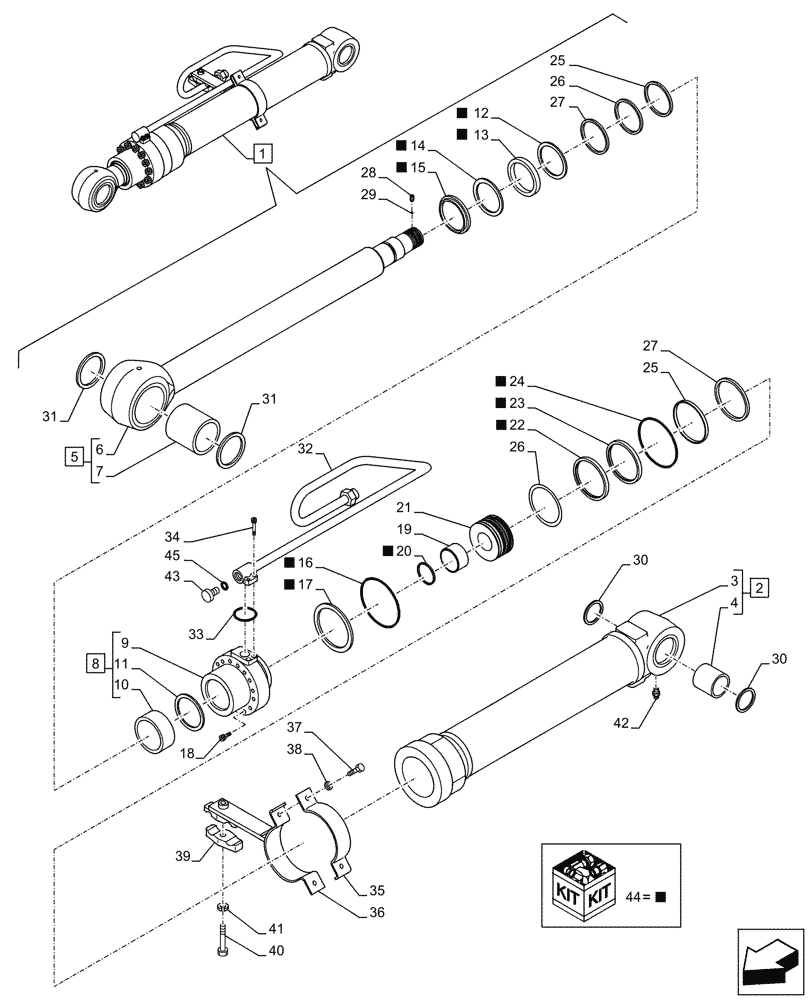

Схема запчастей Case CX290D LC MH - (35.736.050) - VAR - 481064 - LIFT CYLINDER, LEFT, SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS
26
44
34
44
10
9
44
44
20
44
41
4
30
3
44
39
33
45
38
26
18
27
12
44
6
40
21
31
7
35
8
25
13
5
27
23
36
43
29
16
30
44
1
44
15
31
28
44
37
11
22
19
25
24
44
44
42
17
2
32
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBV26870

HYDRAULIC CYLINDER

ASSY, Incl 2 - 45

1шт.

2

LZ008910

HYD CYL SLEEVE

ASSY, Incl 3 - 4

1шт.

3

LR016270

TUBE

1шт.

4

KBV1363

SELF LUB RING

1шт.

5

LZ008920

PISTON ROD

ASSY, Incl 6 - 7

1шт.

6

LB012300

PISTON ROD

1шт.

7

KBV1360

SELF LUB RING

1шт.

8

LZ008410

ASSY, Incl 9 - 11

CYLINDER HEAD

1шт.

9

LU002510

CYLINDER END CAP

1шт.

10

155418A1

BUSHING

1шт.

11

155706A1

RING, SNAP

1шт.

12

LE015290

SEALING RING

1шт.

13

LE015300

O-RING

1шт.

14

LE00695

BACK-UP RING

1шт.

15

LE019460

SHAFT SEAL

95mm

1шт.

16

154789A1

O-RING

1шт.

17

LE00784

BACK-UP RING

1шт.

18

166094A1

BOLT,Hex Skt, M18 x 80mm

12шт.

19

LE00696

RING

1шт.

20

LE00990

SEAL

1шт.

21

LJ015210

PISTON

1шт.

22

155312A1

SEALING RING

ASSY, Incl 23 - 24

1шт.

23

NSS

NOT SOLD SEPARAT

Ring Incl in 22

1шт.

24

NSS

NOT SOLD SEPARAT

O-Ring Incl in 22

1шт.

25

LE00785

BACK-UP RING

4шт.

26

LE013200

BACK-UP RING

4шт.

27

155307A1

RING

4шт.

28

LV000510

SCREW

1шт.

29

155981A1

BALL

1шт.

30

162962A1

WIPER SEAL

2шт.

31

155120A1

BACK-UP RING

2шт.

32

LR019600

PIPE

1шт.

33

154528A1

O-RING

1шт.

34

861-10030

HEX SOC SCREW,M10 x 30mm, Cl 12.9

4шт.

35

LD001600

CLAMP BRACKET

1шт.

36

156391A1

MOUNTING CLIP

1шт.

37

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

38

156227A1

WASHER

2шт.

39

155701A1

COLLAR

2шт.

40

153910A1

BOLT,High Strength, Hex, M14 x 80mm

1шт.

41

892-16014

LOCK WASHER,M14, Hvy

1шт.

42

153630A1

LUBE NIPPLE

1шт.

43

LK00195

PLUG

1шт.

44

LZ011210

SEAL KIT

95mm

1шт.

45

154475A1

O-RING

1шт.
