(71.460.AF[01]) - LUBRICATION LINE

Запчасти Case CX250D LC LR (71.460.AF[01]) - LUBRICATION LINE (71) - LUBRICATION SYSTEM

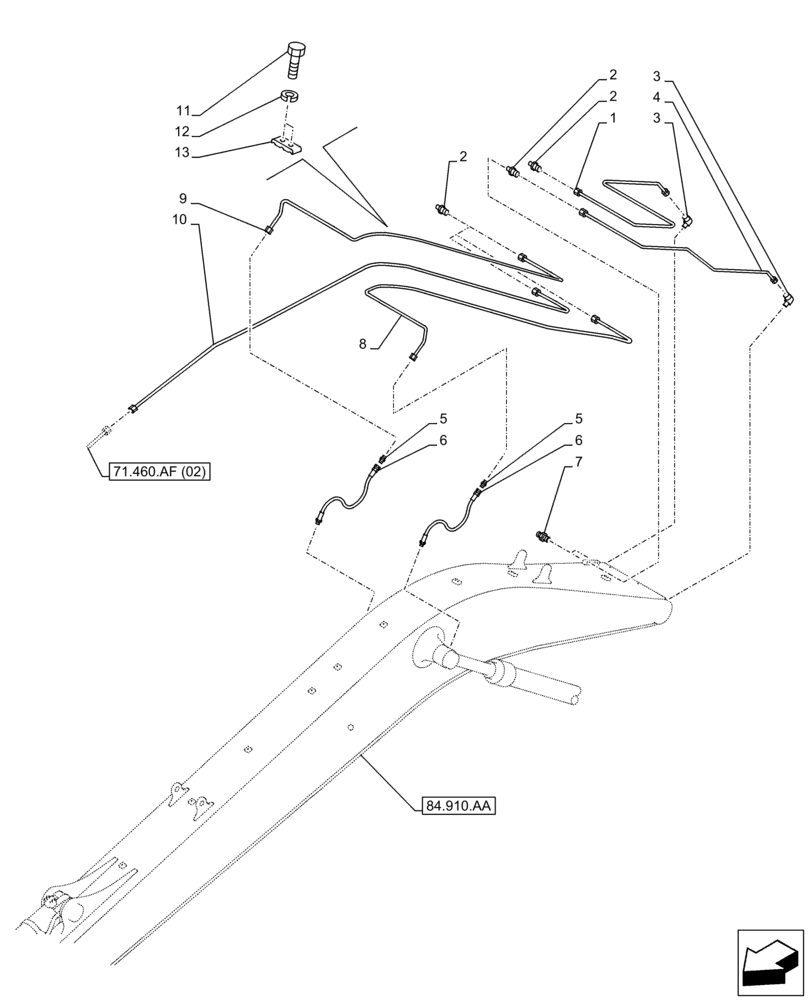

Схема запчастей Case CX250D LC LR - (71.460.AF[01]) - LUBRICATION LINE (71) - LUBRICATION SYSTEM
3
3
6
5
13
10
7
71.460.af (02)
84.910.aa
2
11
2
4
2
12
1
8
9
6
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBV17100

HYD TUBE

1шт.

2

152599A1

MULTIPOLE CONNECTOR

5шт.

3

152627A1

ELBOW

2шт.

4

KBV17090

HYD TUBE

1шт.

5

152032A1

UNION

2шт.

6

152776A1

HOSE,560.00 mm

, Serial Range: -C0231

2шт.

6

KNJ0827

HOSE

, Start Serial: D0231

2шт.

7

153630A1

LUBE NIPPLE

5шт.

8

KBV17110

HYD TUBE

1шт.

9

KBV17130

HYD TUBE

1шт.

10

KBV17120

HYD TUBE

1шт.

11

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

6шт.

12

153081A1

WASHER

6шт.

13

151497A1

CLAMP

3шт.
