(35.736.AA[05]) - VAR - 461029, 481858 - BOOM, LIFT CYLINDER, RIGHT, COMPONENTS

Запчасти Case CX250D LC LR (35.736.AA[05]) - VAR - 461029, 481858 - BOOM, LIFT CYLINDER, RIGHT, COMPONENTS (35) - HYDRAULIC SYSTEMS

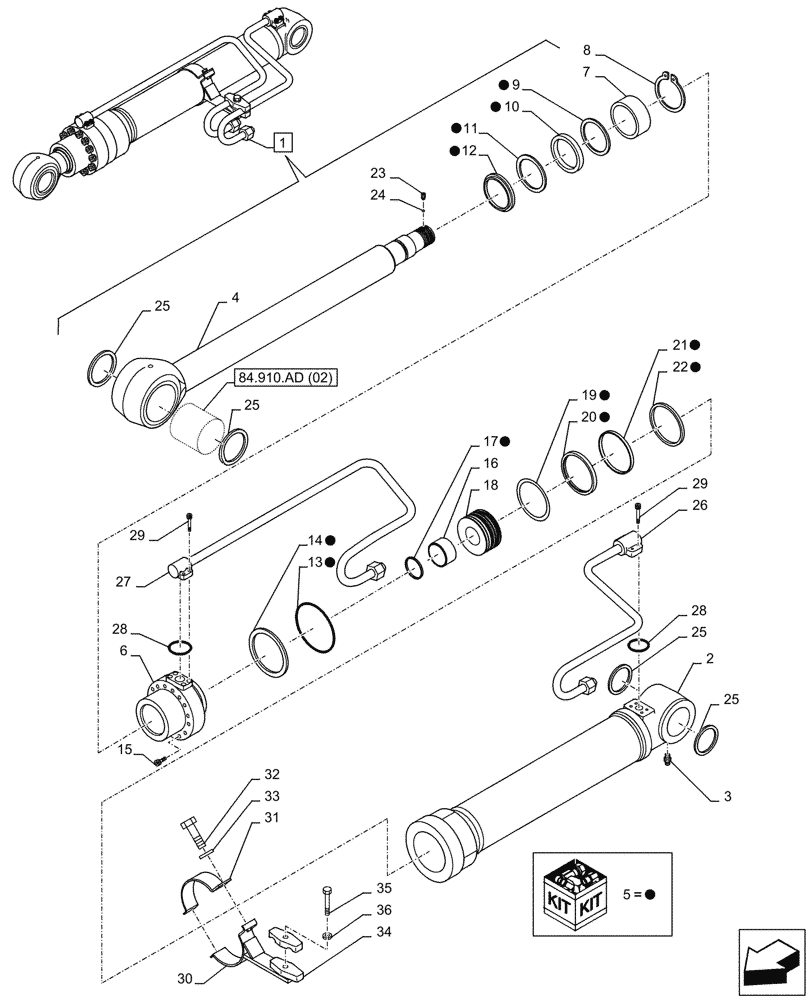

Схема запчастей Case CX250D LC LR - (35.736.AA[05]) - VAR - 461029, 481858 - BOOM, LIFT CYLINDER, RIGHT, COMPONENTS (35) - HYDRAULIC SYSTEMS
84.910.ad (02)
32
24
5
6
30
17
31
5
25
19
18
2
16
4
8
22
27
26
5
25
25
36
29
35
20
34
25
5
5
21
28
12
13
11
28
3
15
5
7
33
29
5
5
23
9
5
1
5
5
5
5
14
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBV25220

HYDRAULIC CYLINDER

ASSY, Incl 2 - 36

1шт.

See Also Figure 84.910.AD (02)

1шт.

1

KBV25220R

REMAN-HYD CYLINDER

1шт.

1

KBV25220C

CORE-HYD CYLINDER

Return Number

1шт.

2

LR019250

HYD CYL SLEEVE

1шт.

3

153630A1

LUBE NIPPLE

1шт.

4

LB014280

PISTON ROD

1шт.

5

LZ008130

SEAL KIT

1шт.

6

LU00116

CYLINDER END CAP

1шт.

7

160050A1

BUSHING

1шт.

8

155713A1

RING, SNAP

1шт.

9

LE014990

SEALING RING

1шт.

10

LE015000

O-RING

1шт.

11

155249A1

BACK-UP RING

1шт.

12

LE019450

BACK-UP RING

1шт.

13

154769A1

O-RING

1шт.

14

LE00433

BACK-UP RING

1шт.

15

166094A1

BOLT,Hex Skt, M18 x 80mm

12шт.

16

161878A1

BUSHING

1шт.

17

LE00707

RING

1шт.

18

LJ014810

PISTON

1шт.

19

155323A1

SEALING RING

1шт.

20

159993A1

BACK-UP RING

2шт.

21

LE013640

WIPER SEAL

2шт.

22

155319A1

RING

2шт.

23

LV000480

SCREW,Spcl

1шт.

24

155977A1

BALL

1шт.

25

162962A1

WIPER SEAL

4шт.

26

LR015430

HYD TUBE

1шт.

27

LR015400

HYD TUBE

1шт.

28

154528A1

O-RING

2шт.

29

87016471

HEX SOC SCREW,M10 x 30mm, Cl 12.9

8шт.

30

LD001890

MOUNTING CLIP

1шт.

31

LD00042

MOUNTING CLIP

1шт.

32

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

33

156227A1

WASHER

2шт.

34

155701A1

COLLAR

2шт.

35

153910A1

BOLT,High Strength, Hex, M14 x 80mm

1шт.

36

892-16014

LOCK WASHER,M14, Hvy

1шт.
