(35.359.AB[07]) - VAR - 461863 - CONTROL VALVE, CLAMSHELL BUCKET, ROTATION, W/ ELECTRICAL PROPORTIONAL CONTROL, COMPONENTS

Запчасти Case CX250D LC LR (35.359.AB[07]) - VAR - 461863 - CONTROL VALVE, CLAMSHELL BUCKET, ROTATION, W/ ELECTRICAL PROPORTIONAL CONTROL, COMPONENTS (35) - HYDRAULIC SYSTEMS

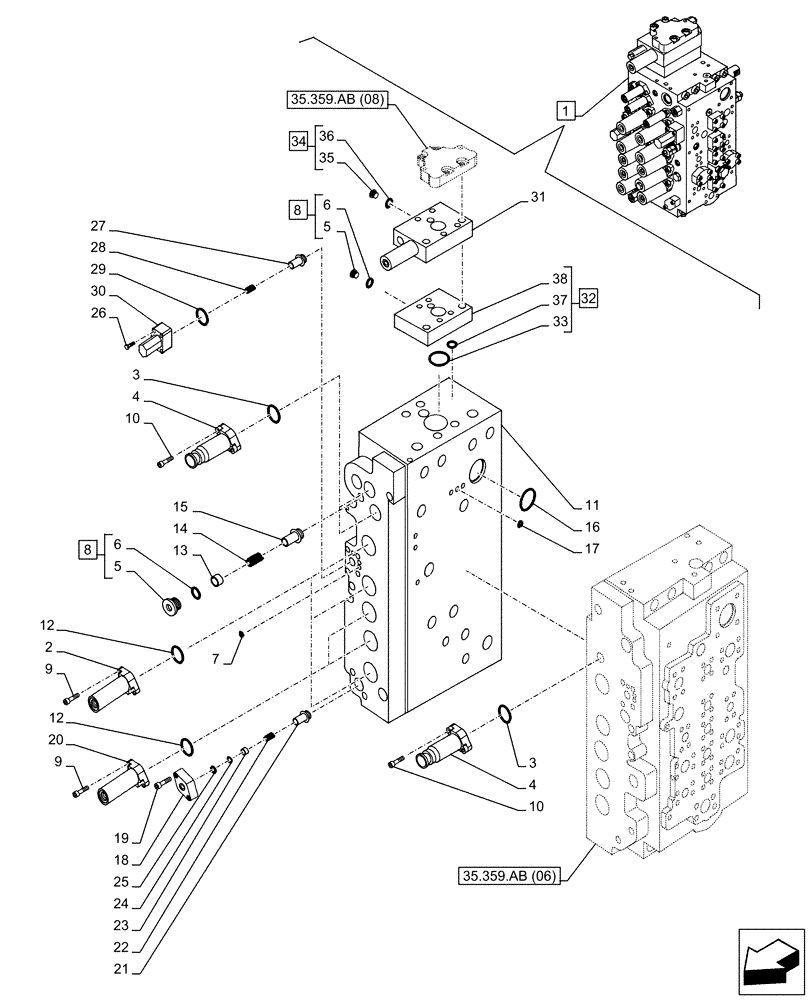

Схема запчастей Case CX250D LC LR - (35.359.AB[07]) - VAR - 461863 - CONTROL VALVE, CLAMSHELL BUCKET, ROTATION, W/ ELECTRICAL PROPORTIONAL CONTROL, COMPONENTS (35) - HYDRAULIC SYSTEMS
35.359.ab (06)
25
16
21
12
9
6
7
8
24
14
5
9
30
18
32
13
27
38
4
34
23
33
10
20
10
36
1
31
29
17
19
26
11
2
37
22
3
12
35
6
5
28
8
4
3
15
35.359.ab (08)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBJ24430

CONTROL VALVE

ASSY, Incl 2 - 38

1шт.

See also Figure 35.359.AB (05), 35.359.AB (06), 35.359.AB (08), 35.359.AY (02)

1шт.

2

LR023640

CAP

3шт.

3

LE018920

O-RING,3.53mm Thk x 25.7mm ID, Cl 6

4шт.

4

LR018610

CAP

3шт.

5

NSS

NOT SOLD SEPARAT

Plug, Incl in 8

2шт.

6

154487A1

O-RING

2шт.

7

154447A1

O-RING

3шт.

8

163370A1

PLUG

ASSY, Incl 5, 6

2шт.

9

160287A1

BOLT,Hex Skt

10шт.

10

LUC0118

BOLT,Hex Skt Hd

6шт.

11

NSS

NOT SOLD SEPARAT

Valve, Incl in 1

1шт.

12

154589A1

O-RING

5шт.

13

LH007440

SPACER

1шт.

14

LG00417

COMPRESSION SPRING

1шт.

15

LJ00976

POPPET

1шт.

16

LE025860

O-RING

10шт.

17

154463A1

O-RING

8шт.

18

LH00250

CAP

1шт.

19

108R010Z040B

BOLT

2шт.

20

LR023650

CAP

2шт.

21

LJ00727

VALVE POPPET

1шт.

22

LG00341

SPRING

1шт.

23

LH004960

SPACER

1шт.

24

154507A1

O-RING

1шт.

25

153987A1

BACK-UP RING

1шт.

26

108R010Z055B

BOLT

4шт.

27

LJ022700

POPPET

1шт.

28

163394A1

SPRING

1шт.

29

154543A1

O-RING

1шт.

30

LJ022720

VALVE

1шт.

31

NSS

NOT SOLD SEPARAT

Body Valve, Incl in 1

1шт.

32

LJ014770

CONNECTING BLOCK

ASSY, Incl 33, 37, 38

1шт.

33

154625A1

O-RING

1шт.

34

163369A1

PLUG

ASSY, Incl 35, 36

1шт.

35

NSS

NOT SOLD SEPARAT

Plug, Incl in 34

1шт.

36

154475A1

O-RING

1шт.

37

LE012520

O-RING

3шт.

38

NSS

NOT SOLD SEPARAT

Body, Incl in 32

1шт.
