(10.500.AD[04]) - DEF/ADBLUE™ LINES - ASN NGS7M1170

Запчасти Case CX250D LC (10.500.AD[04]) - DEF/ADBLUE™ LINES - ASN NGS7M1170 (10) - ENGINE

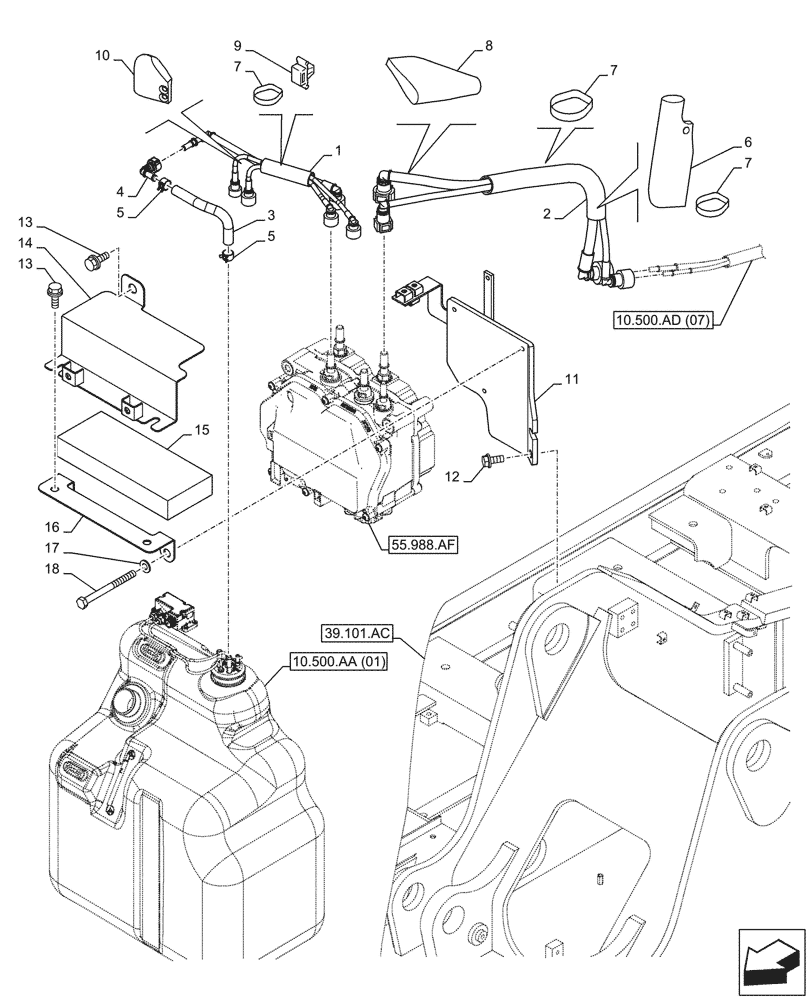

Схема запчастей Case CX250D LC - (10.500.AD[04]) - DEF/ADBLUE™ LINES - ASN NGS7M1170 (10) - ENGINE
55.988.af
12
6
10
5
8
7
4
7
1
9
13
7
15
11
5
2
13
3
16
14
17
10.500.ad (07)
18
39.101.ac
10.500.aa (01)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KRH16840

PIPE

1шт.

2

KRH16850

PIPE

1шт.

3

KRH16920

HOSE

1шт.

4

KHH15490

ELBOW

1шт.

5

KHH16800

BAND

2шт.

6

KHH16630

INSULATION

1шт.

7

150496A1

MOUNTING CLIP

1шт.

8

KHH17170

INSULATION

1шт.

9

KHR10220

MOUNTING CLIP

1шт.

10

KHH16610

INSULATION

1шт.

11

KRH17311

BRACKET

1шт.

12

166352A1

BOLT

2шт.

13

166345A1

BOLT

3шт.

14

KRH16902

BRACKET

1шт.

15

KTN14670

INSULATION

1шт.

16

KRH16891

BRACKET

1шт.

17

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

3шт.

18

102R008Y090R

BOLT

3шт.
