(10.254.AD[04]) - EXHAUST SYSTEM, EXHAUST PIPE - ASN NGS7M1170

Запчасти Case CX250D LC (10.254.AD[04]) - EXHAUST SYSTEM, EXHAUST PIPE - ASN NGS7M1170 (10) - ENGINE

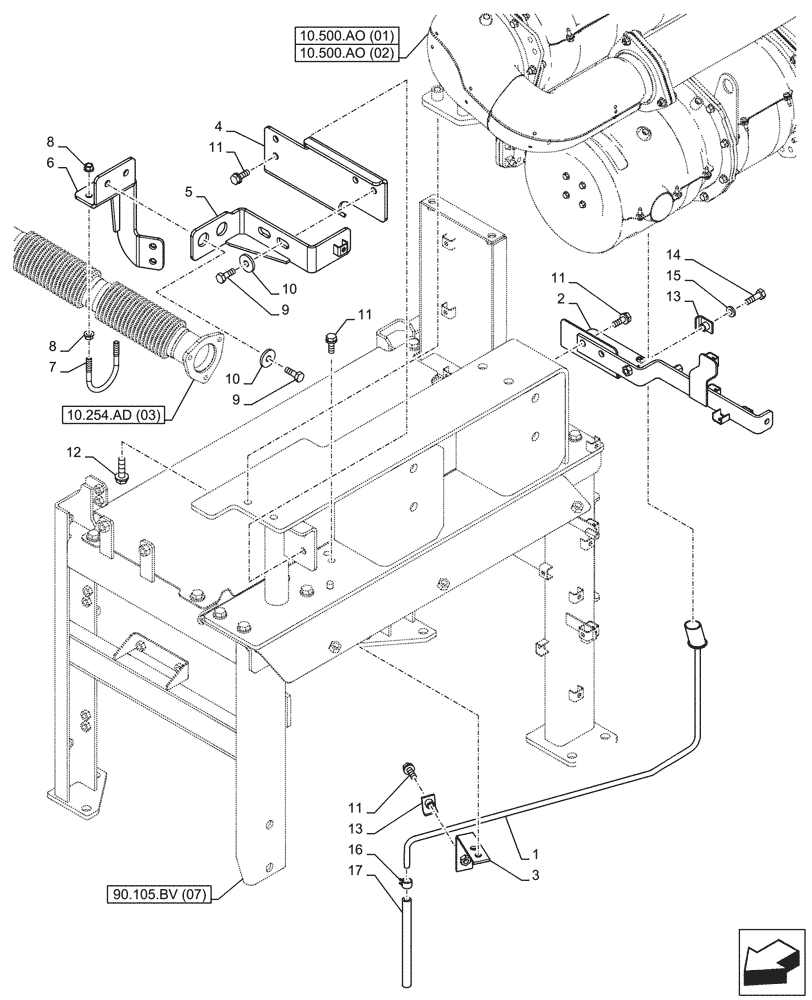

Схема запчастей Case CX250D LC - (10.254.AD[04]) - EXHAUST SYSTEM, EXHAUST PIPE - ASN NGS7M1170 (10) - ENGINE
90.105.bv (07)
7
10
17
11
15
8
8
14
4
6
11
9
2
12
13
11
10
9
11
3
5
16
1
10.500.ao (02)
10.500.ao (01)
10.254.ad (03)
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBH12720

PIPE

1шт.

2

KBH16950

BRACKET

1шт.

3

KBH12710

BRACKET

1шт.

4

KBH14730

BRACKET

1шт.

5

KBH14740

BRACKET

1шт.

6

KBH14750

BRACKET

1шт.

7

ADV1540

U-BOLT

1шт.

8

KHH11440

FLANGE NUT

4шт.

9

627-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

4шт.

10

KHV10400

WASHER

4шт.

11

166347A1

BOLT,Sems, M10 x 30mm

7шт.

12

105R012Y045R

BOLT

8шт.

13

KLH11320

CLAMP

2шт.

14

627-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 10.9, Full Thd

1шт.

15

150409A1

WASHER

1шт.

16

KHH0405

MOUNTING CLIP

1шт.

17

KHH14110

HOSE

750mm

1шт.
