(84.100.300) - HYDRAULIC QUICK COUPLER MULTI-FIT S KIT

Запчасти Case CX250D LC (84.100.300) - HYDRAULIC QUICK COUPLER MULTI-FIT S KIT (84) - BOOMS, DIPPERS & BUCKETS

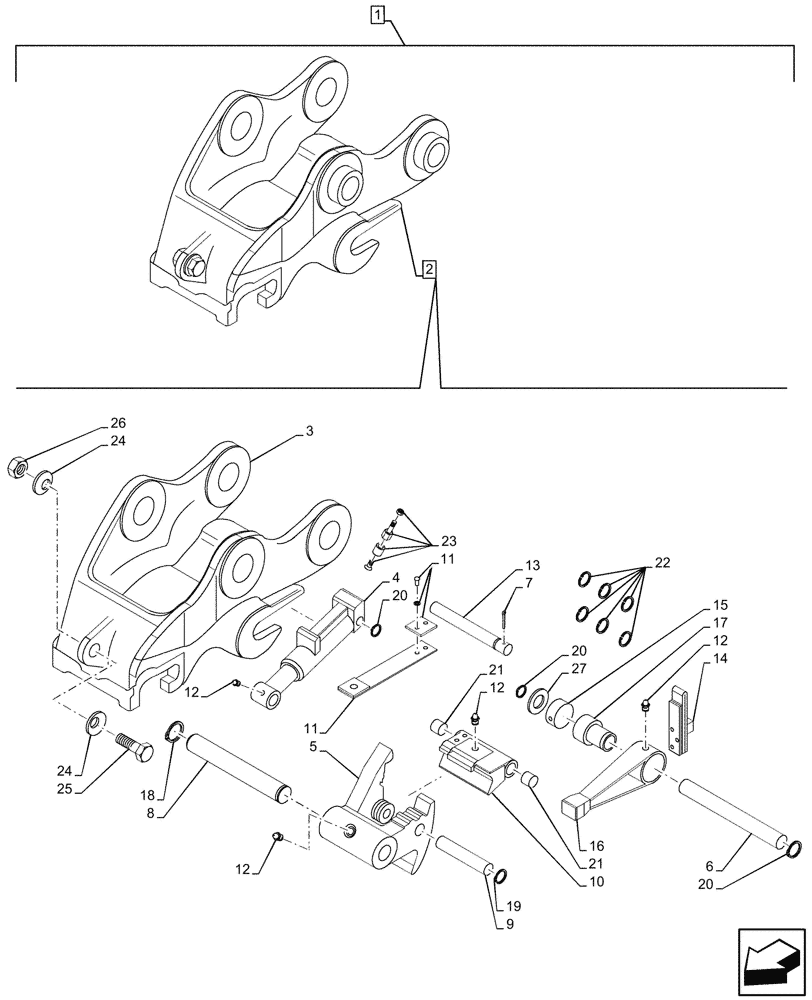

Схема запчастей Case CX250D LC - (84.100.300) - HYDRAULIC QUICK COUPLER MULTI-FIT S KIT (84) - BOOMS, DIPPERS & BUCKETS
7
26
12
11
21
11
10
18
12
22
1
21
14
20
20
20
12
3
25
2
5
17
13
16
4
15
24
23
12
6
27
24
9
8
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47848464

CONSTRUCTION DIA

Kit, Quick Male Coupling, ASSY, Incl 2 - 28

1шт.

2

47603353

QUICK MALE COUPLING

ASSY, Incl 3 - 28

1шт.

3

NSS

NOT SOLD SEPARAT

Quick Male Coupling, Incl in 2

1шт.

4

47594963

HYDRAULIC CYLINDER

1шт.

5

47594966

HOOK

1шт.

6

47594968

PIN

Cylinder

1шт.

7

47594974

SLOTTED PIN

1шт.

8

47594981

PIN

Hook

1шт.

9

47594982

PIN

Cylinder Hook

1шт.

10

47594985

LATCH

Cest ABS

1шт.

11

47594987

SPRING

ABS

1шт.

12

87708734

LUBE NIPPLE

4шт.

13

47594988

PIN

1шт.

14

47594990

SPRING

Blocking Bar

1шт.

15

47594992

BUSHING

Blocking Bar

1шт.

16

47594993

LOCKING BAR

1шт.

17

47594994

BUSHING

Blocking Bar

1шт.

18

47594995

CIRCLIP

Hooking Pin

2шт.

19

47594996

CIRCLIP

Cylinder Hook Pin

1шт.

20

47594887

CIRCLIP

Cylinder Pin

3шт.

21

47594998

BUSHING

ABS

2шт.

22

47594999

SET

Circlip

1шт.

23

47594833

SOLENOID

ASSY

1шт.

24

47906761

SPACER

2шт.

25

300510

BOLT,Hex, M8 x 65mm, Cl 8.8

1шт.

26

68841

NUT,M8 x 1.25, Cl 8

1шт.

27

47594879

SPACER

1шт.
