(71.460.AF) - LUBRICATION LINE

Запчасти Case CX250D LC (71.460.AF) - LUBRICATION LINE (71) - LUBRICATION SYSTEM

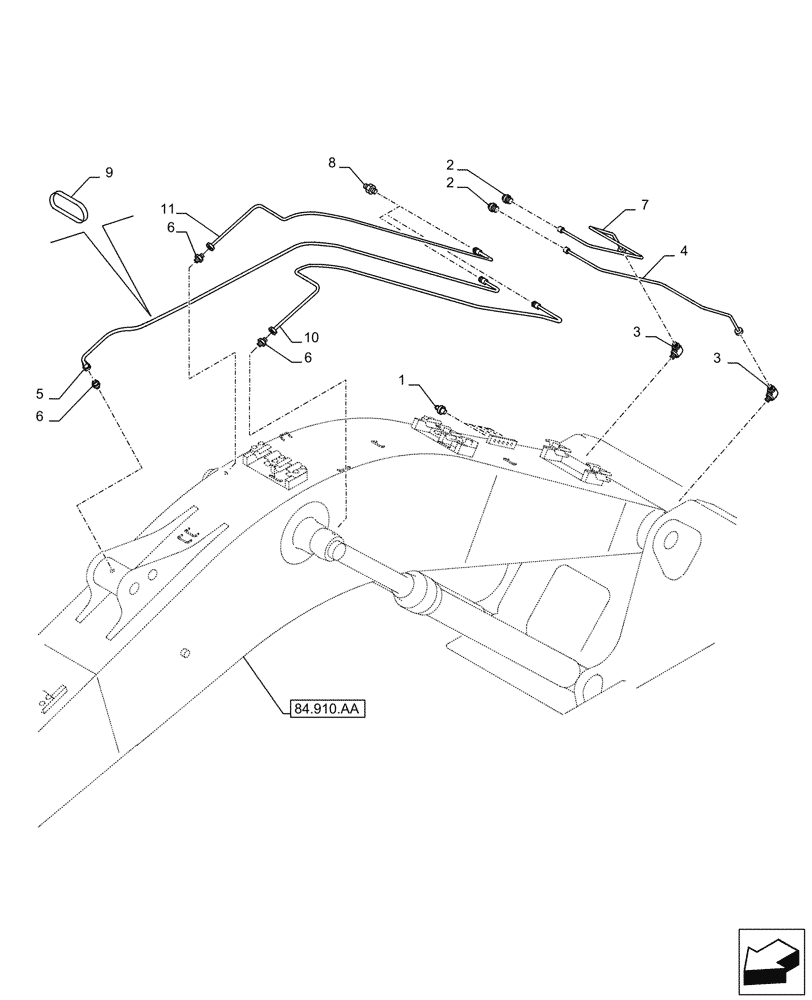

Схема запчастей Case CX250D LC - (71.460.AF) - LUBRICATION LINE (71) - LUBRICATION SYSTEM
84.910.aa
1
5
9
11
6
2
3
3
10
2
7
8
6
4
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

153630A1

LUBE NIPPLE

5шт.

2

152599A1

MULTIPOLE CONNECTOR

2шт.

3

152627A1

ELBOW

2шт.

4

KBV15540

HYD TUBE

1шт.

5

KHJ2172

HOSE

1шт.

6

153603A1

ADAPTER

3шт.

7

KBV15550

HYD TUBE

1шт.

8

KRJ4050

ADAPTER

3шт.

9

150067A1

MOUNTING CLIP

7шт.

10

KHJ2070

HOSE

1шт.

11

KHJ2072

HOSE

1шт.
