Запчасти Case CX250D LC (35.737.AA[02]) - VAR - 461548 - 781149 - 781178 - ARM, CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS

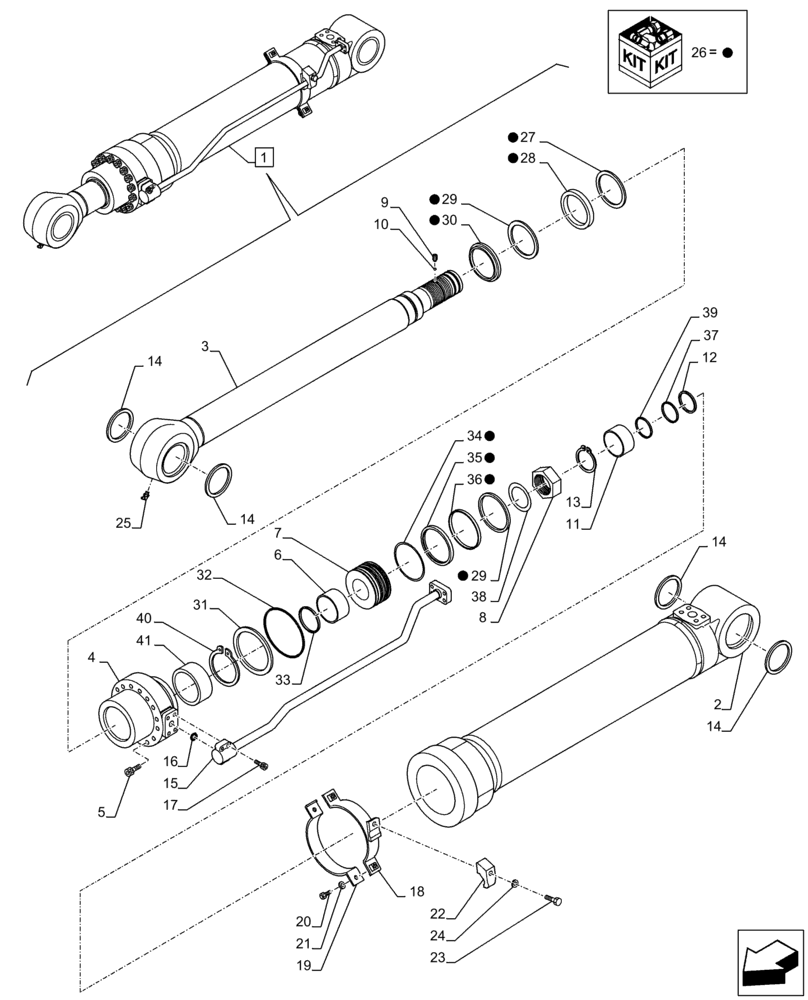

Схема запчастей Case CX250D LC - (35.737.AA[02]) - VAR - 461548 - 781149 - 781178 - ARM, CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS
15
26
26
8
31
29
30
25
28
26
12
37
14
26
26
26
5
26
29
32
4
22
14
20
2
41
23
14
33
3
34
36
21
11
18
26
24
27
1
14
9
26
13
26
38
16
19
40
17
35
10
6
39
7

Артикул

Название

Примечание

Количество

1

KBV34010

HYDRAULIC CYLINDER

ASSY, Incl 2 - 41

1шт.

See Also Figure 84.912.AD (04)

1шт.

2

LZ012910

KIT

1шт.

3

LZ012920

KIT

1шт.

4

LU00192

CYLINDER END CAP

1шт.

5

108R020Z080N

BOLT

10шт.

6

LE00740

BACK-UP RING

1шт.

7

LJ014420

PISTON

1шт.

8

LA010880

SPECIAL NUT

1шт.

9

156228A1

SET SCREW

1шт.

10

155981A1

BALL

1шт.

11

162709A1

BEARING

1шт.

12

160128A1

STOP

2шт.

13

160129A1

RING, SNAP

1шт.

14

162962A1

WIPER SEAL

4шт.

15

LR023130

PIPE

1шт.

16

154543A1

O-RING

1шт.

17

863-12035

HEX SOC SCREW,M12 x 35mm, Cl 12.9

1шт.

18

LD001410

MOUNTING CLIP

1шт.

19

LD001400

MOUNTING CLIP

1шт.

20

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

21

156227A1

WASHER

2шт.

22

155717A1

COLLAR

1шт.

23

628-12055

BOLT,Hex, M12 x 1.75 x 55mm, Cl 10.9, Full Thd

1шт.

24

892-10012

LOCK WASHER,M12

1шт.

25

153912A1

LUBE NIPPLE,90 Degree, 1/8"-27 NPT x 21.5mm lg

1шт.

26

LZ011260

SEAL KIT

1шт.

27

LE012550

O-RING

1шт.

28

LE012320

O-RING

1шт.

29

LE00738

BACK-UP RING

1шт.

30

LE019480

BACK-UP RING

1шт.

31

154797A1

O-RING

1шт.

32

LE00739

BACK-UP RING

1шт.

33

LE00741

BACK-UP RING

1шт.

34

LE00742

BACK-UP RING

1шт.

35

LE00743

BACK-UP RING

2шт.

36

LE013620

WIPER SEAL

2шт.

37

LE00745

SCRAPER RING

2шт.

38

165746A1

SHIM

1шт.

39

LE00746

SEAL

1шт.

40

160049A1

BUSHING

1шт.

41

155711A1

RING, SNAP

1шт.

Выбрано товаров: 42
