(35.359.AB[02]) - CONTROL VALVE, COMPONENTS

Запчасти Case CX250D LC (35.359.AB[02]) - CONTROL VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS

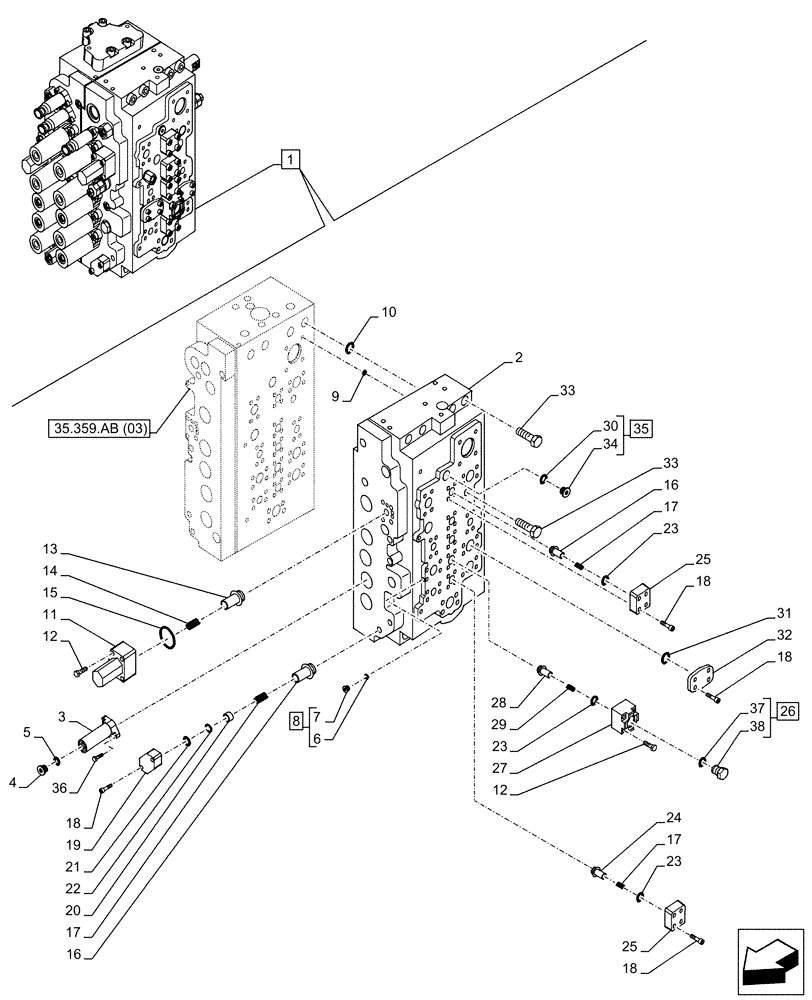

Схема запчастей Case CX250D LC - (35.359.AB[02]) - CONTROL VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS
35.359.ab (03)
17
12
1
26
24
18
18
6
27
17
18
17
3
16
31
30
19
35
23
22
14
21
33
37
13
33
38
7
4
32
23
25
12
18
23
10
9
34
11
2
25
29
8
16
15
28
36
5
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBJ18672

CONTROL VALVE

Grey, ASSY, Incl 2 - 38

1шт.

See also Figure 35.359.AB (01), 35.359.AB (03), 35.359.AB (04), 35.359.AY (01)

1шт.

2

NSS

NOT SOLD SEPARAT

Body Valve, Incl in 1

1шт.

3

LR023650

CAP

4шт.

4

LK007800

PLUG

1шт.

5

LE026920

O-RING

1шт.

6

154503A1

O-RING

1шт.

7

165836A1

PLUG

1шт.

8

165839A1

PLUG

ASSY, Incl 6, 7

1шт.

9

LE026750

O-RING

8шт.

10

LE025860

O-RING

10шт.

11

LJ022720

VALVE

Anti-Drift

2шт.

12

LA017920

BOLT

12шт.

13

LJ022700

POPPET

2шт.

14

163394A1

SPRING

2шт.

15

LE027300

O-RING

2шт.

16

LJ00727

VALVE POPPET

6шт.

17

LG00341

SPRING

6шт.

18

LA017930

BOLT

28шт.

19

LH00250

CAP

2шт.

20

LH004960

SPACER

2шт.

21

LE027190

O-RING

2шт.

22

LE027220

RING

2шт.

23

LE027240

O-RING

6шт.

24

LJ00730

VALVE POPPET

1шт.

25

LH00248

CAP

4шт.

26

LK00302

PLUG

ASSY, Incl 37, 38

1шт.

27

LH005410

FLANGE

1шт.

28

LJ016050

VALVE POPPET

1шт.

29

LG006510

SPRING

1шт.

30

154487A1

O-RING

1шт.

31

LE027210

O-RING

2шт.

32

LR00579

PLUG

2шт.

33

LA017940

BOLT

10шт.

34

NSS

NOT SOLD SEPARAT

Plug, Incl in 35

1шт.

35

163370A1

PLUG

ASSY, Incl 30, 34

1шт.

36

160287A1

BOLT,Hex Skt

8шт.

37

154503A1

O-RING

1шт.

38

165836A1

PLUG

1шт.
