(35.353.AG) - MOTO-REDUCTION GEAR, COMPONENTS

Запчасти Case CX250D LC (35.353.AG) - MOTO-REDUCTION GEAR, COMPONENTS (35) - HYDRAULIC SYSTEMS

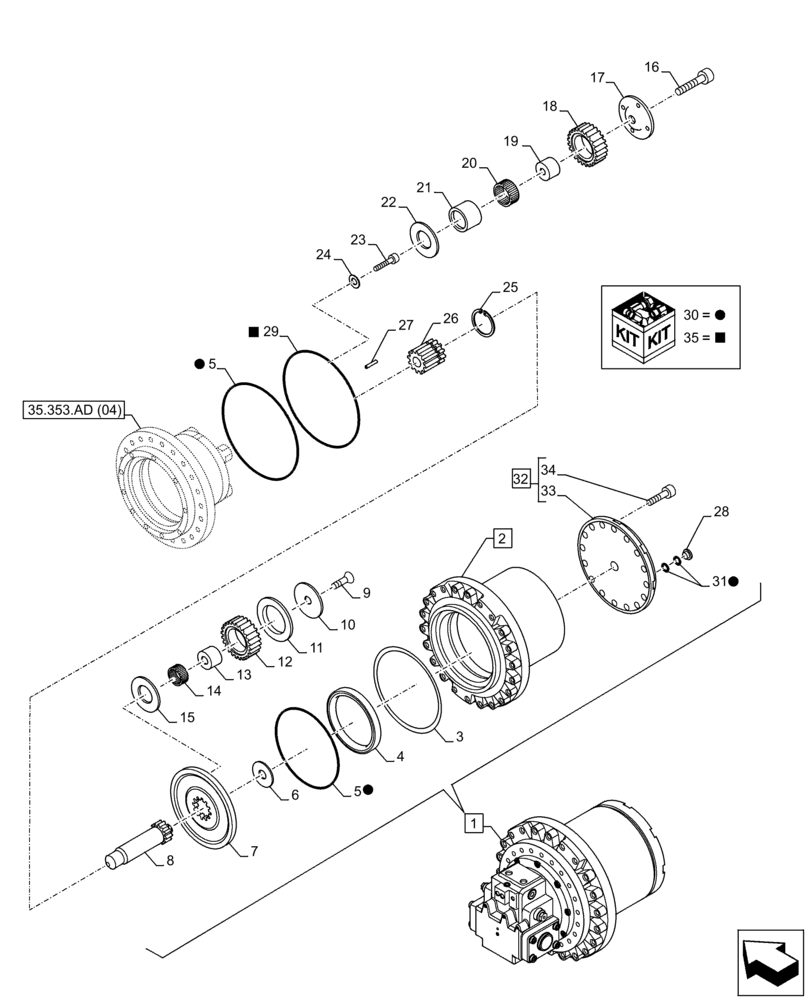

Схема запчастей Case CX250D LC - (35.353.AG) - MOTO-REDUCTION GEAR, COMPONENTS (35) - HYDRAULIC SYSTEMS
19
4
1
21
9
31
7
6
34
26
2
8
3
5
35.353.ad (04)
18
5
11
29
12
10
1
1
20
23
30
33
35
17
2
14
25
32
16
15
1
2
27
28
1
24
22
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBA14710

HYDRAULIC MOTOR

ASSY, Incl 2 - 35

1шт.

See also figure 35.353.AD(01), 35.353.AD(02), 35.353.AD(03), 35.353.AB

1шт.

2

LZ013160

REDUCER

ASSY, Incl 4, 7 - 28

1шт.

3

LH00254

SHIM KIT

1шт.

4

LB015620

ROLLER

2шт.

5

LE019010

GASKET

2шт.

6

LR00588

DISC

1шт.

7

LS003350

SUPPORT

1шт.

8

LC002900

GEAR

1шт.

9

LV00029

SCREW

3шт.

10

LR015050

THRUST PLATE

1шт.

11

LR00586

PLATE

3шт.

12

LC002890

IDLER PINION

3шт.

13

LB011800

BEARING

3шт.

14

LB011810

NEEDLE BEARING

3шт.

15

LR00585

PLATE

3шт.

16

LA00704

BOLT

4шт.

17

LR015040

THRUST PLATE

4шт.

18

LC00163

SUN GEAR

4шт.

19

LB00549

RING RACE

4шт.

20

LB011790

NEEDLE BEARING

4шт.

21

LS004970

HOLDER

1шт.

22

LR00583

PLATE

4шт.

23

LA00703

BOLT

8шт.

24

LA00702

WASHER

8шт.

25

LA00705

RING, SNAP

1шт.

26

LC002880

SUN GEAR

1шт.

27

160104A1

PIN

4шт.

28

165681A1

PLUG

3шт.

29

154463A1

O-RING

2шт.

30

LZ010600

REPAIR KIT

1шт.

31

154503A1

O-RING

6шт.

32

LW007290

COVER

ASSY, Incl 33, 34

1шт.

33

NSS

NOT SOLD SEPARAT

Cover, Incl in 32

1шт.

34

LA016480

BOLT

16шт.

35

LZ011370

KIT

1шт.

See also figure 35.353.AD(02), 35.353.AD(03)

1шт.
