(35.737.040) - VAR - 481064 - ARM, LIFT CYLINDER, SAFETY VALVE, COMPONENTS

Запчасти Case CX245D SR LC (35.737.040) - VAR - 481064 - ARM, LIFT CYLINDER, SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS

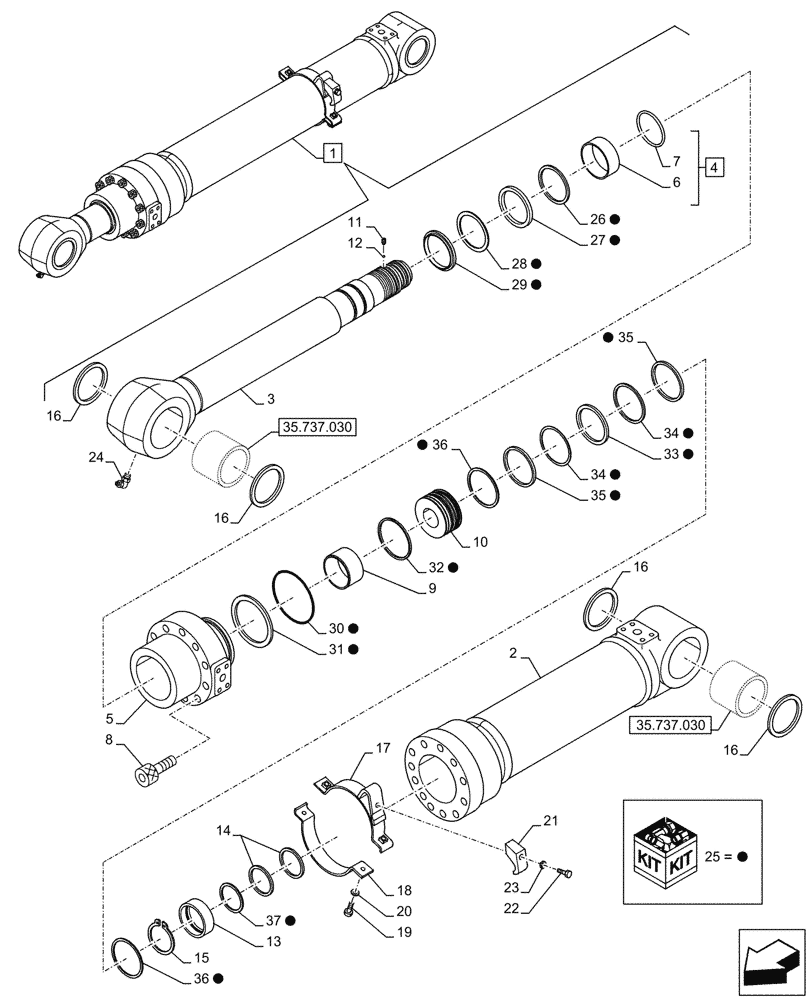

Схема запчастей Case CX245D SR LC - (35.737.040) - VAR - 481064 - ARM, LIFT CYLINDER, SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS
35.737.030
36
7
18
17
35
33
30
20
8
28
28
35
16
13
24
28
28
28
28
28
37
34
14
16
28
6
5
4
25
32
26
28
19
9
3
12
1
23
31
16
22
36
15
21
28
34
16
28
28
28
10
28
27
29
28
28
28
11
2
35.737.030
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KRV47850

HYDRAULIC CYLINDER

ASSY, Incl 2 - 37

1шт.

2

LR019590

HYD CYL SLEEVE

1шт.

3

LB014510

PISTON ROD

1шт.

4

LU002410

CYLINDER END CAP

ASSY, Incl 5 - 7

1шт.

5

LU002400

CYLINDER END CAP

1шт.

6

155429A1

BUSHING

1шт.

7

155695A1

RING, SNAP

1шт.

8

LA018730

BOLT

12шт.

9

LE031640

RING

1шт.

10

LJ014160

PISTON

1шт.

11

156228A1

SET SCREW

1шт.

12

155981A1

BALL

1шт.

13

LE013210

BACK-UP RING

1шт.

14

160128A1

STOP

2шт.

15

160129A1

RING, SNAP

1шт.

16

160483A1

BACK-UP RING

4шт.

17

LD001380

CLAMP BRACKET

1шт.

18

156375A1

MOUNTING CLIP

1шт.

19

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

20

156227A1

WASHER

2шт.

21

155717A1

COLLAR

1шт.

22

LA018120

BOLT

1шт.

23

LA018030

WASHER

1шт.

24

LE031630

NIPPLE

1шт.

25

LZ011200

SEAL KIT

1mm

1шт.

26

LE012390

RING

1шт.

27

LE012310

RING

1шт.

28

LE00954

BACK-UP RING

1шт.

29

LE019470

RING

1mm

1шт.

30

LE028550

O-RING

1шт.

31

LE00784

BACK-UP RING

1шт.

32

LE015980

BACK-UP RING

1шт.

33

155312A1

SEALING RING

1шт.

34

LE00785

BACK-UP RING

2шт.

35

LE013200

BACK-UP RING

2шт.

36

155307A1

RING

2шт.

37

LE00746

SEAL

1шт.
