(90.105.CB) - STD + VAR - 488031 - HOOD, UREA TANK

Запчасти Case CX210D NLC (90.105.CB) - STD + VAR - 488031 - HOOD, UREA TANK (90) - PLATFORM, CAB, BODYWORK AND DECALS

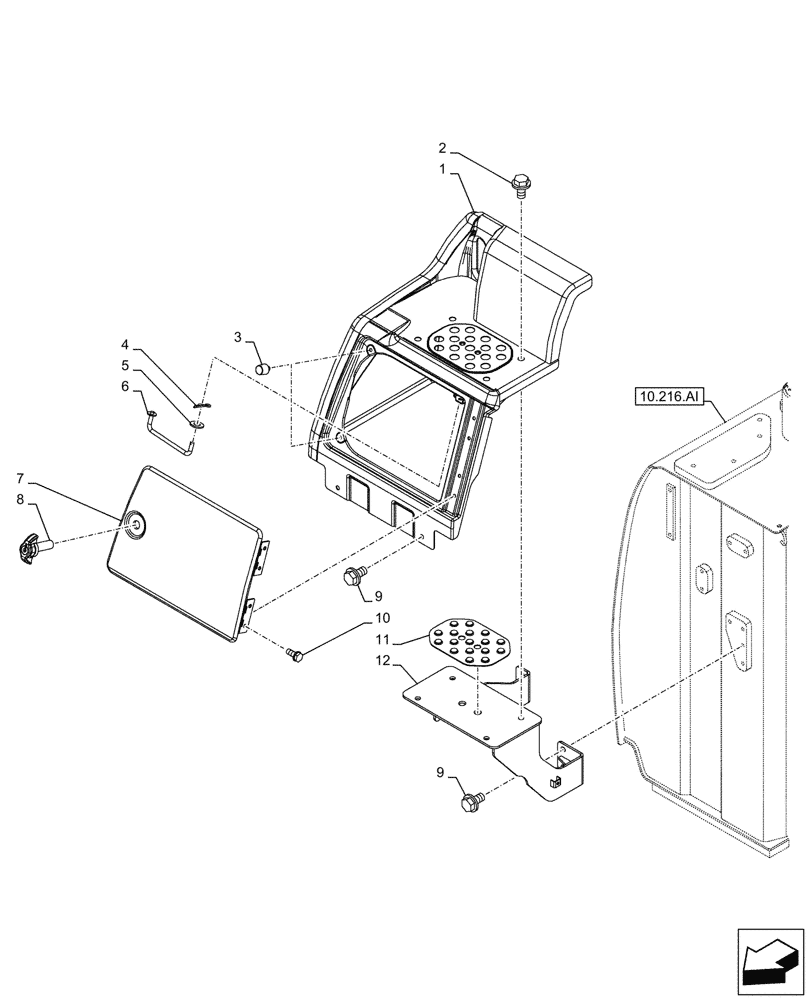

Схема запчастей Case CX210D NLC - (90.105.CB) - STD + VAR - 488031 - HOOD, UREA TANK (90) - PLATFORM, CAB, BODYWORK AND DECALS
10.216.ai
4
8
10
6
9
1
7
12
3
9
5
11
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KLN12861G1

COVER

1шт.

2

KHN39330

BOLT

M12 x 25mm, Serial Range: -C0491

4шт.

2

KHN39331

BOLT

M12 x 25mm, Start Serial: D0491

4шт.

3

KHN36290

STOP

2шт.

4

153181A1

COTTER PIN

1шт.

5

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

1шт.

6

KBN17890

STAY

1шт.

7

KLN12870G1

COVER

1шт.

8

KHN39361

LOCK

1шт.

9

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

6шт.

10

KAN2771

BOLT,Spcl

4шт.

11

KHN32810

PLATE

1шт.

12

KRN29350

BRACKET

, Serial Range: -C0492

1шт.

12

KRN29352

BRACKET

, Start Serial: D0492

1шт.
