(90.105.BV[02]) - STD + VAR - 488031 - HOUSING & COVERS

Запчасти Case CX210D NLC (90.105.BV[02]) - STD + VAR - 488031 - HOUSING & COVERS (90) - PLATFORM, CAB, BODYWORK AND DECALS

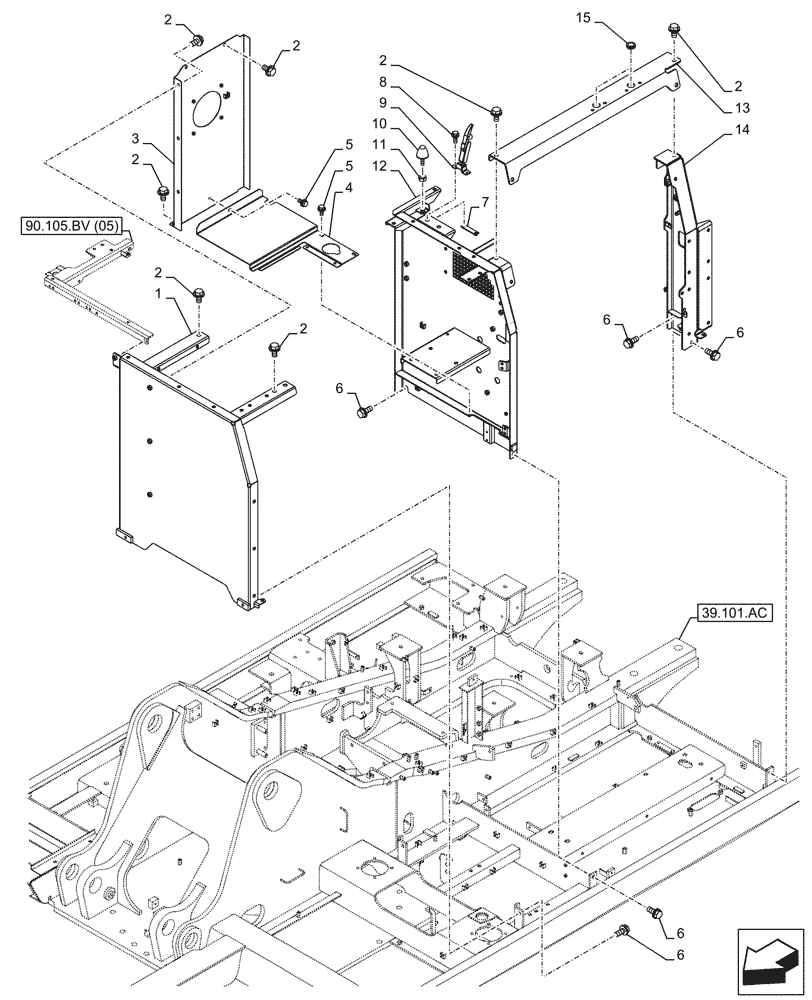

Схема запчастей Case CX210D NLC - (90.105.BV[02]) - STD + VAR - 488031 - HOUSING & COVERS (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.105.bv (05)
2
10
11
6
5
2
2
15
6
2
9
13
4
1
5
3
2
12
7
6
2
2
6
14
6
8
39.101.ac
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBN19570

FRAME

1шт.

2

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

12шт.

3

KBN19750

COVER

1шт.

4

KBN19790

COVER

1шт.

5

166350A1

BOLT

M8 x 20mm

3шт.

6

166352A1

BOLT

M12 x 30mm

6шт.

7

KHN24200

PLATE

1шт.

8

167182A1

BOLT,Sems, M8 x 25mm

2шт.

9

150790A1

LATCH

1шт.

10

151108A1

STOP

1шт.

11

KBH0446

NUT

M10 x 1.25

1шт.

12

KBN19672

FRAME

1шт.

13

KBN20031

FRAME

1шт.

14

KBN19682

FRAME

1шт.

15

KHR43940

PLASTIC PLUG

, Start Serial: D0481

2шт.
