(10.304.AF[02]) - VAR - 488034 - ENGINE, OIL FILTER, DRAIN LINE

Запчасти Case CX210D LC LR (10.304.AF[02]) - VAR - 488034 - ENGINE, OIL FILTER, DRAIN LINE (10) - ENGINE

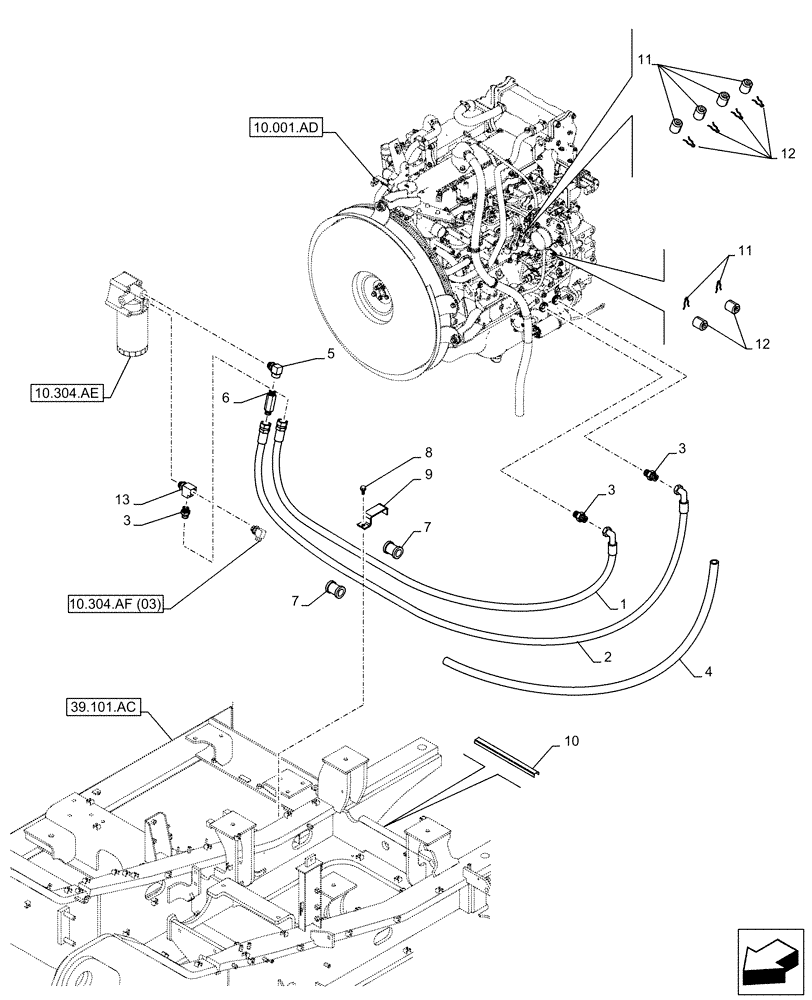

Схема запчастей Case CX210D LC LR - (10.304.AF[02]) - VAR - 488034 - ENGINE, OIL FILTER, DRAIN LINE (10) - ENGINE
39.101.ac
1
11
9
12
4
2
3
10
8
7
6
13
11
12
3
3
5
7
10.304.ae
10.001.ad
10.304.af (03)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBH10590

HYDRAULIC HOSE,19.00 mm ID x 1450.00 mm

1шт.

2

KRH10330

HYDRAULIC HOSE,19.00 mm ID x 1350.00 mm

1шт.

3

KHH14620

ADAPTER

G3/4" x G3/4"

3шт.

4

KHR21080

PLASTIC-RUBBER TUBE

1000mm

2шт.

580mm for Hydraulic Hose KRH10330; 700mm for Hydraulic Hose KRH10590

1шт.

5

KHH17590

ELBOW UNION

1шт.

6

KHH17600

STUD

1шт.

7

KHJ2023

HOSE CLAMP

2шт.

8

166052A1

BOLT

1шт.

9

KHH13550

BRACKET

1шт.

10

150953A1

RUBBER BLOCK

1шт.

11

KHH14600

LOCK PIN

6шт.

12

KHH14570

CAP

6шт.

13

KHH17360

TEE

1шт.
