(71.460.AF[01]) - LUBRICATION LINE

Запчасти Case CX210D LC LR (71.460.AF[01]) - LUBRICATION LINE (71) - LUBRICATION SYSTEM

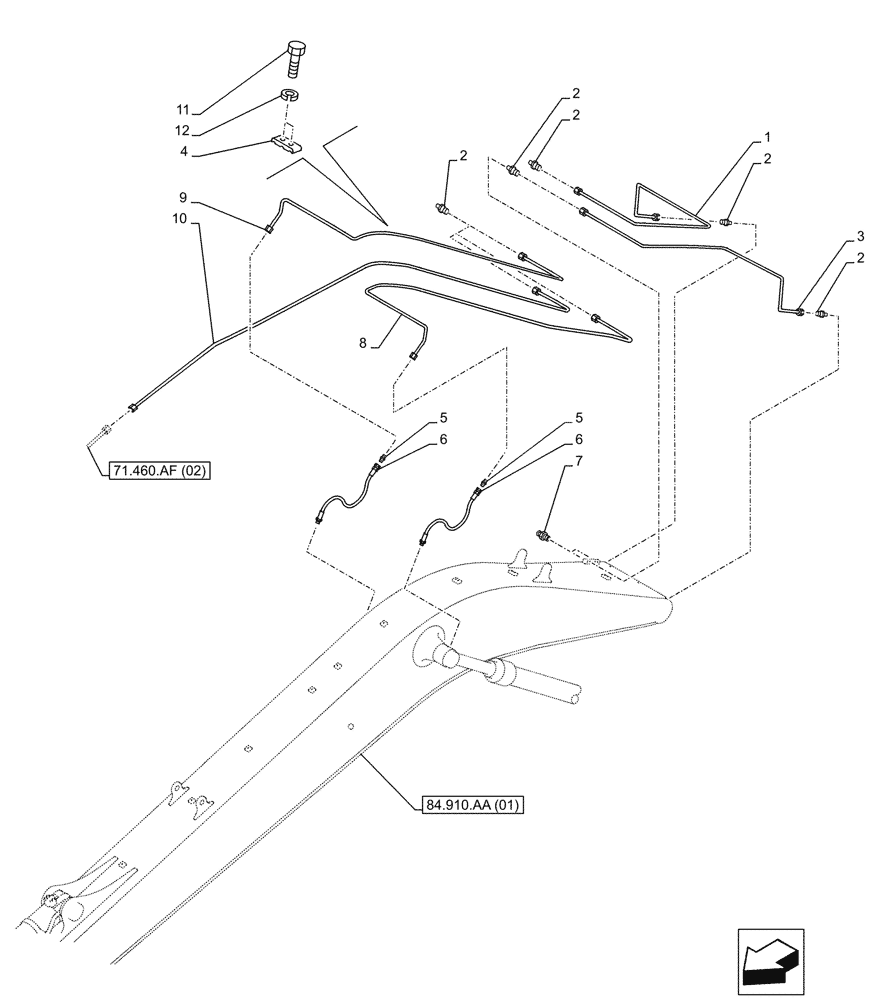

Схема запчастей Case CX210D LC LR - (71.460.AF[01]) - LUBRICATION LINE (71) - LUBRICATION SYSTEM
71.460.af (02)
3
12
6
1
9
11
5
2
8
2
10
2
2
5
6
2
4
7
84.910.aa (01)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KRV24450

HYD TUBE

1шт.

2

152599A1

MULTIPOLE CONNECTOR

7шт.

3

KRV24460

HYD TUBE

1шт.

4

KHV0340

CLAMP

4шт.

5

152032A1

UNION

2шт.

6

150983A1

HOSE ASSY.

2шт.

7

153630A1

LUBE NIPPLE

5шт.

8

KRV24480

HYD TUBE

1шт.

9

KRV24470

HYD TUBE

1шт.

10

KRV24390

HYD TUBE

1шт.

11

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

M8 X 30mm

4шт.

12

153081A1

WASHER

M8

4шт.
