(90.150.BJ[05]) - VAR - 781986 - FRONT, STONEGUARD, OPENABLE

Запчасти Case CX210D LC (90.150.BJ[05]) - VAR - 781986 - FRONT, STONEGUARD, OPENABLE (90) - PLATFORM, CAB, BODYWORK AND DECALS

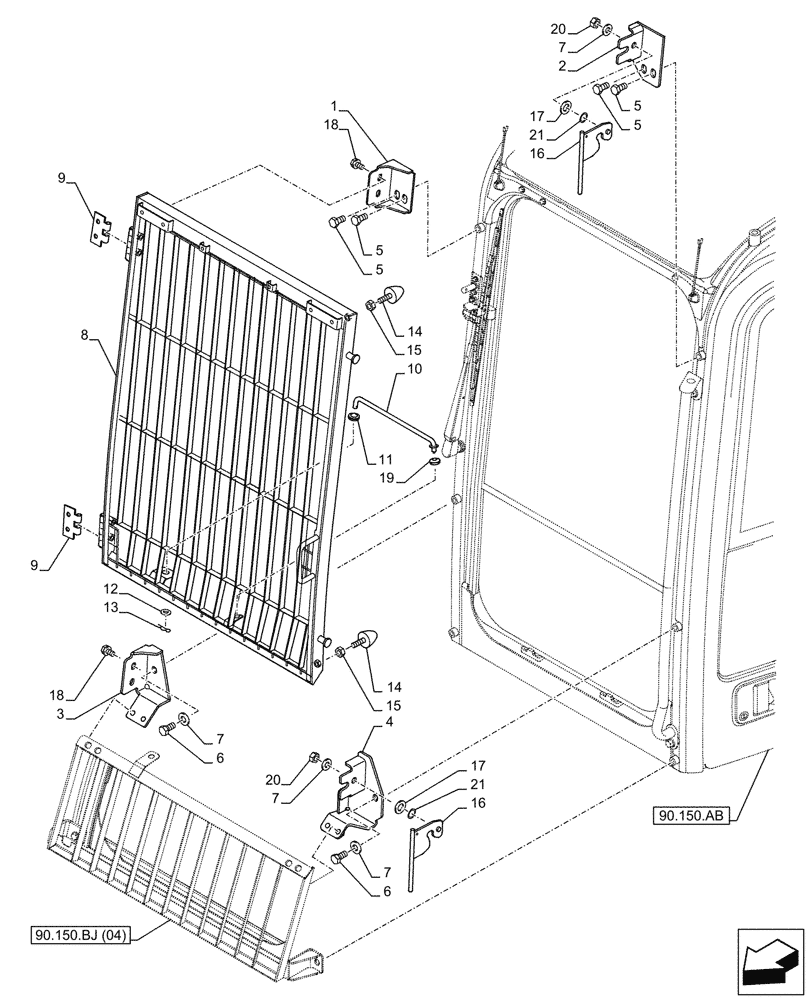

Схема запчастей Case CX210D LC - (90.150.BJ[05]) - VAR - 781986 - FRONT, STONEGUARD, OPENABLE (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.150.bj (04)
5
17
18
7
7
1
4
21
6
9
8
14
17
16
14
18
15
6
7
5
13
12
5
20
20
19
10
2
5
21
16
11
3
7
15
9
90.150.ab
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHN27731

BRACKET

1шт.

2

KHN27750

BRACKET

1шт.

3

KHN27740

BRACKET

1шт.

4

KHN27760

BRACKET

1шт.

5

166052A1

BOLT

4шт.

6

627-12025

BOLT,Hex, M12 x 1.75 x 25mm, Cl 10.9, Full Thd

2шт.

7

150811A1

WASHER

4шт.

8

KHN27710

GUARD

1шт.

9

KHN16890

HINGE

2шт.

10

KHN27800

STAY

1шт.

11

KHN16920

GROMMET

2шт.

12

895-10010

WASHER,11mm ID x 20mm OD x 2mm Thk

1шт.

13

153181A1

COTTER PIN

1шт.

14

151108A1

STOP

2шт.

15

KBH0446

NUT

2шт.

16

KHN27770

LEVER

2шт.

17

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

2шт.

18

166351A1

BOLT,Sems, M10 x 20mm

4шт.

19

KHN20000

GROMMET

1шт.

20

829-1412

NUT,M12, Cl 10.9

2шт.

21

157560A1

WAVE WASHER

2шт.
