(10.310.AD) - AFTERCOOLER LINE, ENGINE, SUPPLY

Запчасти Case CX210D LC (10.310.AD) - AFTERCOOLER LINE, ENGINE, SUPPLY (10) - ENGINE

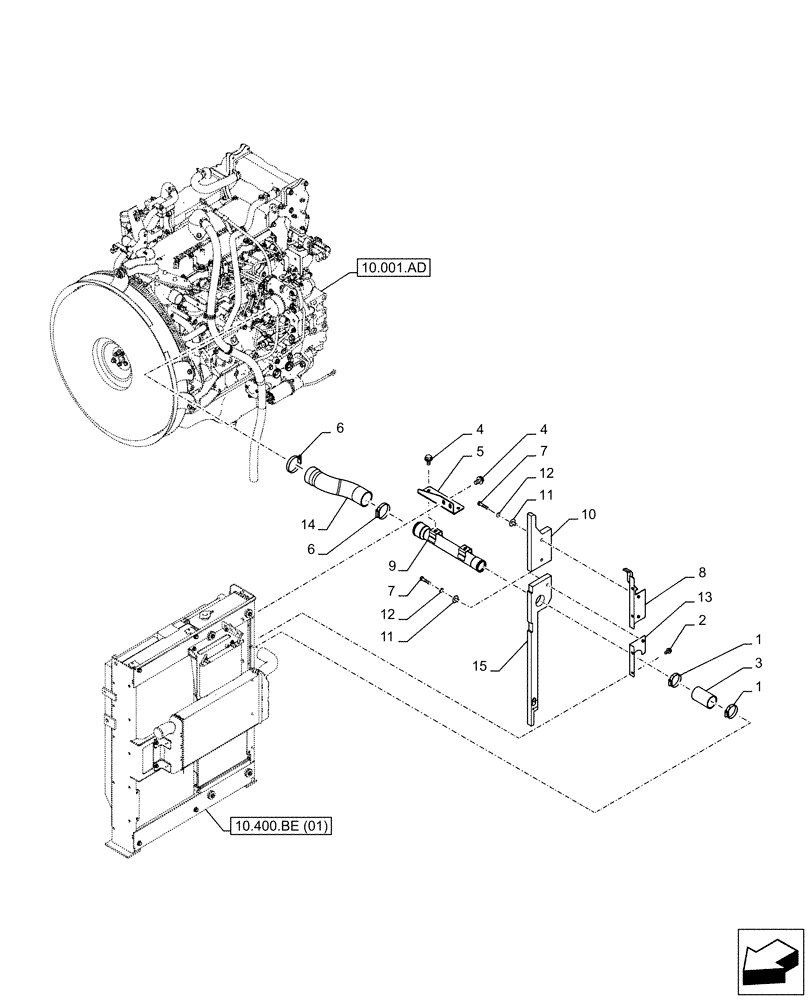

Схема запчастей Case CX210D LC - (10.310.AD) - AFTERCOOLER LINE, ENGINE, SUPPLY (10) - ENGINE
10.001.ad
3
4
2
8
10
1
7
6
4
13
5
11
9
6
12
11
12
15
14
1
7
10.400.be (01)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

164967A1

COLLAR

2шт.

2

166350A1

BOLT

4шт.

3

KRH13810

LARGE HOSE

1шт.

4

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

4шт.

5

KRH13830

BRACKET, SUPPORTING

1шт.

6

KHH0411

COLLAR

2шт.

7

827-8040

BOLT,Hex, M8 x 1.25 x 40mm, Cl 10.9

1шт.

8

KBH13040

BRACKET

1шт.

9

KRH10320

SUCTION PIPE

1шт.

10

KBH13050

SEAL

1шт.

11

KHH0358

RETAINER

1шт.

12

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

1шт.

13

KBH13061

BRACKET

, Serial Range: -C0443

1шт.

13

KBH13062

BRACKET

, Start Serial: D0443

1шт.

14

KBH12430

AIR HOSE

1шт.

15

KBH13072

SEAL

, Serial Range: -C0443

1шт.

15

KBH13073

SEAL

, Start Serial: D0443

1шт.
