(35.359.AB[04]) - CONTROL VALVE, COMPONENTS

Запчасти Case CX210D LC (35.359.AB[04]) - CONTROL VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS

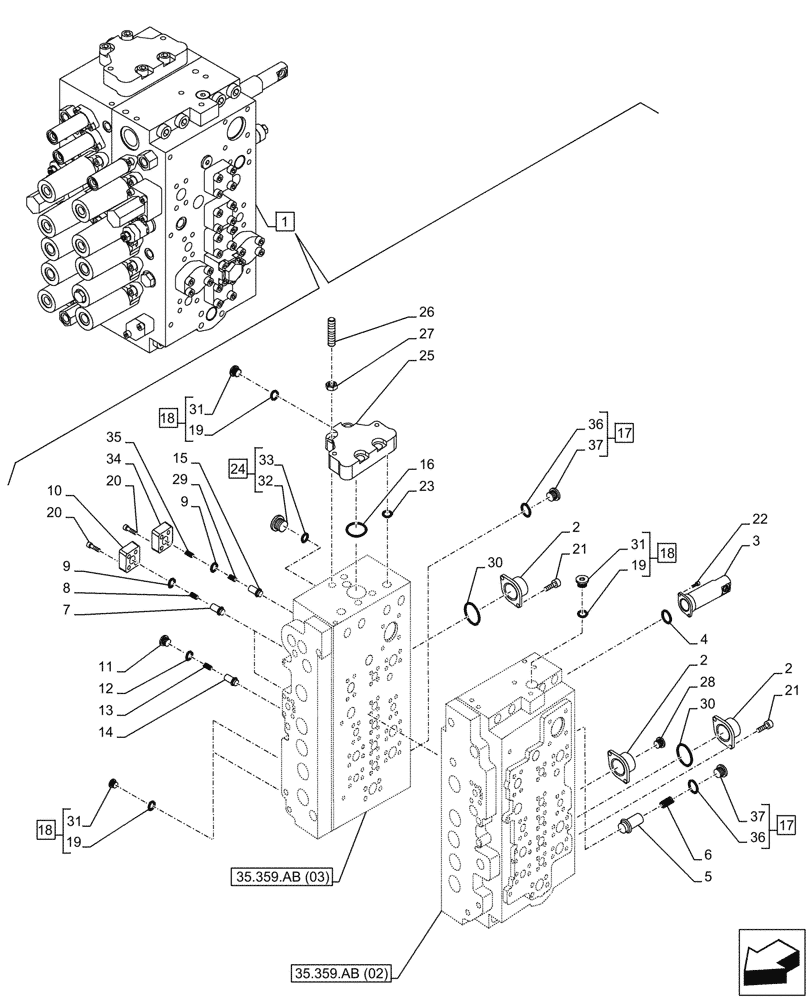

Схема запчастей Case CX210D LC - (35.359.AB[04]) - CONTROL VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS
35.359.ab (03)
1
18
36
8
31
29
33
4
30
2
28
30
19
15
32
27
31
19
18
17
5
31
14
20
23
36
21
11
6
34
7
10
13
26
3
24
37
16
9
2
25
17
19
2
12
22
37
18
21
9
35
20
35.359.ab (02)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KRJ35062

CONTROL VALVE

ASSY, Incl 2 - 37, Serial Range: -C0452

1шт.

See also Figure 35.359.AB (01), 35.359.AB (02), 35.359.AB (03), 35.359.AY (01)

1шт.

1

KRJ35063

VALVE

ASSY, Incl 2 - 37, Start Serial: D0452

1шт.

See also Figure 35.359.AB (01), 35.359.AB (02), 35.359.AB (03), 35.359.AY (01)

1шт.

2

LR023660

CAP

10шт.

3

LR023670

CAP

1шт.

4

LE018920

O-RING,3.53mm Thk x 25.7mm ID, Cl 6

1шт.

5

LJ00976

POPPET

1шт.

6

LG00417

COMPRESSION SPRING

1шт.

7

LJ00727

VALVE POPPET

2шт.

8

LG00341

SPRING

2шт.

9

LE027240

O-RING

3шт.

10

LH00248

CAP

2шт.

11

155464A1

PLUG

1шт.

12

LE027180

O-RING

1шт.

13

156026A1

SPRING

1шт.

14

LJ014680

VALVE POPPET

1шт.

15

LH007450

SLEEVE

1шт.

16

LE027200

O-RING

1шт.

17

163370A1

PLUG

ASSY, Incl 36, 37

2шт.

18

163369A1

PLUG

ASSY, Incl 19, 31

3шт.

19

154475A1

O-RING

1шт.

20

LA017930

BOLT

12шт.

21

160287A1

BOLT,Hex Skt

20шт.

22

LUC0118

BOLT,Hex Skt Hd

2шт.

23

LE012520

O-RING

3шт.

24

LK00302

PLUG

ASSY, Incl 32, 33

1шт.

25

LT001660

END PLATE

1шт.

26

LB011890

TIE-ROD

4шт.

27

LUC0094

SPECIAL NUT

4шт.

28

LK007810

PLUG

1шт.

29

LJ022710

POPPET

1шт.

30

LE026800

O-RING

10шт.

31

NSS

NOT SOLD SEPARAT

Plug, Incl in 18

1шт.

32

165836A1

PLUG

1шт.

33

154503A1

O-RING

1шт.

34

LK007820

FLANGE

1шт.

35

LG008320

SPRING

1шт.

36

154487A1

O-RING

1шт.

37

NSS

NOT SOLD SEPARAT

Plug, Incl in 17

1шт.
