(90.105.BV[08]) - HOUSING & COVERS

Запчасти Case CX160D LC (90.105.BV[08]) - HOUSING & COVERS (90) - PLATFORM, CAB, BODYWORK AND DECALS

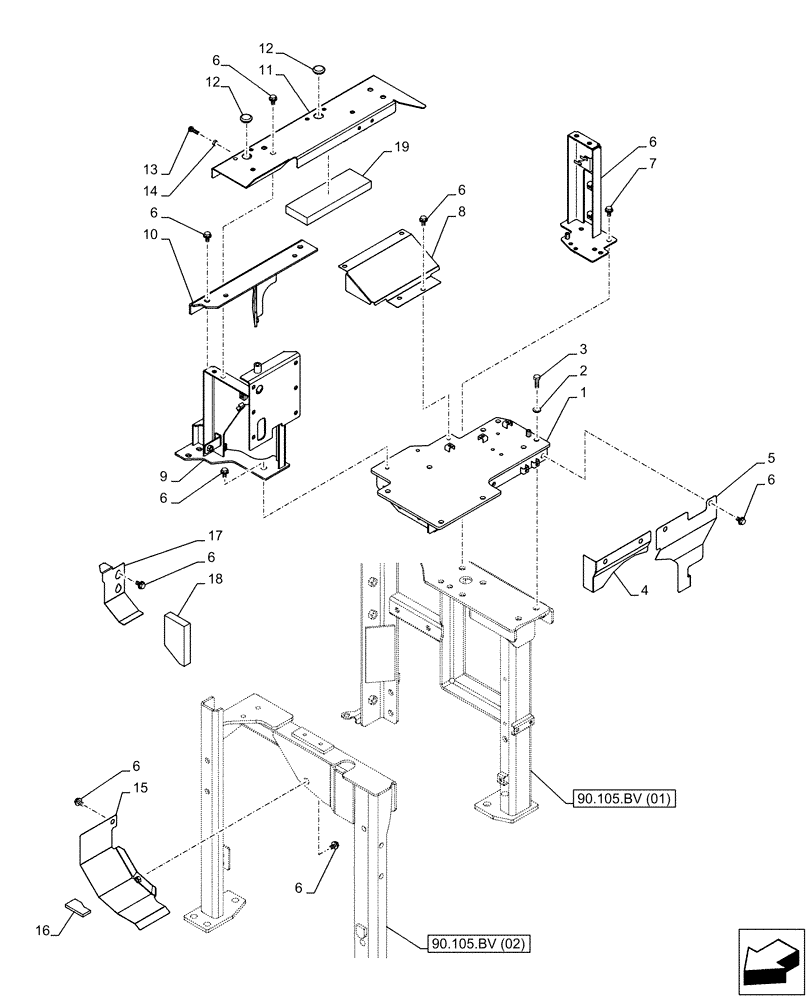

Схема запчастей Case CX160D LC - (90.105.BV[08]) - HOUSING & COVERS (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.105.bv (01)
11
14
6
13
6
17
6
8
16
1
6
18
5
6
12
6
15
10
6
6
4
19
9
3
7
2
6
12
90.105.bv (02)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KNN15961

FRAME

1шт.

2

157547A1

SPECIAL WASHER

8шт.

3

627-12035

BOLT,Hex, M12 x 1.75 x 35mm, Cl 10.9, Full Thd

8шт.

4

KNN14300

COVER

1шт.

5

KNN16130

COVER

1шт.

6

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

21шт.

7

KLN13341

FRAME

1шт.

8

KLN13360

COVER

1шт.

9

KNN15830

FRAME

1шт.

10

KLN13350

FRAME

1шт.

11

KLN13371

FRAME

1шт.

12

KBJ0525

GROMMET

2шт.

13

159091A1

STOP

1шт.

14

829-1410

NUT,M10 x 1.5, Cl 10.9

1шт.

15

KNN14330

COVER

1шт.

16

KNN16270

SEAL

1шт.

17

KNN14590

COVER

1шт.

18

KNN14450

SEAL

1шт.

19

KNN16570

INSULATION

1шт.
