(90.105.BV[03]) - HOUSING & COVERS

Запчасти Case CX160D LC (90.105.BV[03]) - HOUSING & COVERS (90) - PLATFORM, CAB, BODYWORK AND DECALS

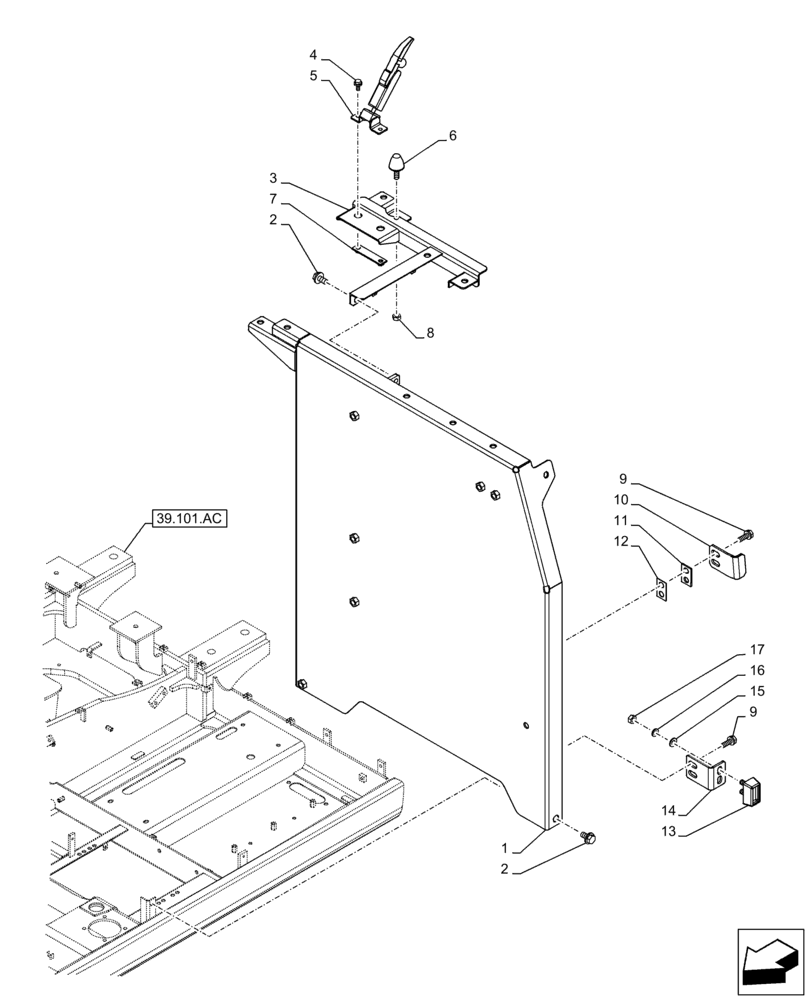

Схема запчастей Case CX160D LC - (90.105.BV[03]) - HOUSING & COVERS (90) - PLATFORM, CAB, BODYWORK AND DECALS
13
10
3
11
16
15
6
14
39.101.ac
12
5
9
8
9
2
17
7
4
1
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KLN13411

FRAME

1шт.

2

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

6шт.

3

KLN13530

FRAME

1шт.

4

167182A1

BOLT,Sems, M8 x 25mm

2шт.

5

150790A1

LATCH

1шт.

6

151108A1

STOP

1шт.

7

KHN24200

PLATE

1шт.

8

KBH0446

NUT

1шт.

9

166347A1

BOLT,Sems, M10 x 30mm

6шт.

10

KHN41780

BRACKET

1шт.

11

152719A1

SHIM

1шт.

12

158749A1

SHIM

1шт.

13

KRN2098

STOP

2шт.

14

KHN12660

SUPPORT

2шт.

15

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

4шт.

16

892-11010

LOCK WASHER,M10

4шт.

17

829-1410

NUT,M10 x 1.5, Cl 10.9

4шт.
